Elektromotor – segmentierter Stator - für schnelleres einlegen der Wicklung
Elektromotor – segmentierter Stator erklärt
Ein segmentierter Stator bedeutet vereinfacht gesagt,
dass ein Elektromotor aus einzelnen Teilen
zusammengefügt wird – ähnlich wie ein Puzzle.
Im Inneren des Statorgehäuses befindet sich das
Blechpaket. Dieses Eisenpaket wird mit Kupferspulen
bewickelt – der Fachbegriff lautet wickeln.
Klassische Wickeltechnik: hoher manueller Aufwand
Die Kupferdrähte müssen in schmale Nuten eingelegt
werden. Ein Teil der Wicklung kann heute bereits
automatisch eingezogen werden – jedoch nicht alles.
Ein großer Anteil der Arbeit erfolgt weiterhin manuell.
Viele Wicklerinnen und Wickler legen die Drähte
einzeln oder gruppenweise in die Nuten ein.
Die Spulen selbst können bereits maschinell hergestellt
werden. Der kritische Punkt bleibt jedoch das Einlegen
in das geschlossene Blechpaket.

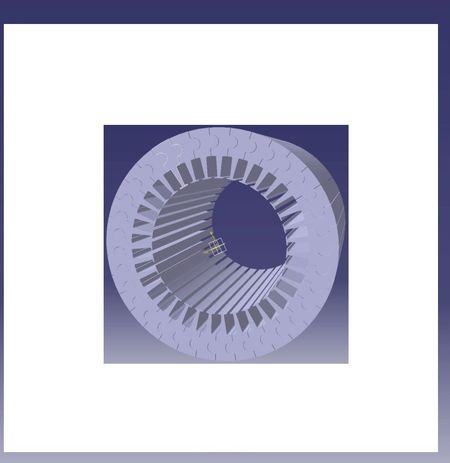

Segmentierter Stator: das Blechpaket als Puzzle
Bei bestimmten Elektromotor-Bauformen werden
die Blechpakete inzwischen segmentiert ausgeführt.
Diese einzelnen Segmente – auch Statorzähne genannt –
können vollständig maschinell bewickelt werden.
Anschließend werden die Segmente zu einem
kompletten Stator zusammengefügt – ebenfalls
automatisiert.
Vorteile der Segmentierung
Der große Vorteil liegt in der weiteren
Automatisierung der Wickelprozesse.
Bereits heute sind maschinell möglich:
Wickeln der Spulen
Isolation
Bandagieren
Formen
Mit segmentierten Statoren kann nun auch der
Zwischenschritt des Einlegens ersetzt werden.
Ein erheblicher Teil der manuellen Arbeit entfällt.
Abgrenzung zur Hairpin-Technik
Wichtig:
Hier sprechen wir nicht über Hairpin-Technologie.
Es geht um klassische Drehstromwicklungen,
die maschinell eingezogen werden – allerdings
nicht im herkömmlichen Einzugssinn.
Es handelt sich um eine neue Wickeltechnik,
basierend auf segmentierten Statorblechen.
Fazit: Neue Wickeltechnik konsequent nutzen
Durch weitere Segmentierung lassen sich
zusätzliche manuelle Arbeitsschritte ersetzen.
Wer mehr wissen möchte, sollte sich ein Muster
ansehen – dann lässt sich gezielt darüber sprechen.
Also: neue Wickeltechnik nutzen!
Nutzen bringt Nutzen.
AQ Pluss Motoren nutzen!
