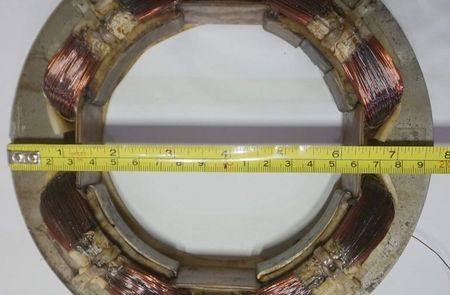

Generatorwicklungen, hier die Geno Erregerspule - die Erregerwicklung geht meistens separat zu wickeln
Vier Wicklungssysteme im Generator: Warum alle funktionieren müssen
Die vier Wicklungen im Synchrongenerator – das Herzstück der Stromerzeugung
In einem Synchrongenerator (z. B. für Notstromaggregate oder kleine Kraftwerke) arbeiten vier zentrale Wicklungssysteme zusammen. Jede ist entscheidend – fällt eine aus, bricht die Stromerzeugung zusammen.
Die vier Wicklungssysteme im Überblick:
| Wicklungssystem | Aufgabe | Position | Defektzeichen |
|---|---|---|---|
| Hauptwicklung (Stator) | Erzeugt die Ausgangsspannung (AC) | Feststehender Teil (Stator) | Keine Spannung, Überhitzung, Kurzschluss |
| Ankerhauptwicklung (Rotor) | Erzeugt das Magnetfeld für die Spannungserzeugung | Drehender Teil (Rotor) | Kein Magnetfeld, Generator „fällt zusammen“ |
| Erregerwicklung (Rotor) | Versorgt die Ankerwicklung mit Gleichstrom | Drehender Teil (Rotor) | Keine Erregung, Spannungsschwankungen |
| Diodenbrücke (rotierend) | Gleichrichtet den AC-Strom zu DC für die Erregerwicklung | Drehender Teil (Rotor) | Kein Gleichstrom, Überhitzung der Dioden |
Wie die Wicklungssysteme zusammenarbeiten: Das Prinzip der Selbsterregung
Ein Synchrongenerator funktioniert nach dem Prinzip der Selbsterregung:
- Remanenzmagnetismus (Restmagnetismus im Eisen) erzeugt erste Spannung.
- Erregerwicklung wird mit Gleichstrom versorgt (über Diodenbrücke).
- Ankerhauptwicklung erzeugt ein starkes Magnetfeld.
- Hauptwicklung (Stator) induziert die Ausgangsspannung (AC).
Wichtig:
„Ohne Remanenz oder funktionierende Diodenbrücke startet der Generator gar nicht – selbst wenn alle Wicklungen intakt sind!“
Typische Schäden: Warum Generatorwicklungen ausfallen
Generatorwicklungen sind hochbelastete Bauteile. Die häufigsten Ursachen für Defekte:
| Schadensursache | Betroffene Wicklung | Folgen | Reparaturmöglichkeit |
|---|---|---|---|
| Überlastung | Alle Wicklungen | Überhitzung, Isolationsschäden | Wicklung prüfen & ggf. erneuern |
| Kurzschluss | Hauptwicklung (Stator) | Spannungsabfall, Totalausfall | Wicklung neu wickeln |
| Feuchtigkeit/Korrosion | Erregerwicklung | Diodenbrücke defekt, Wicklungskorrosion | Wicklung reinigen/isolieren |
| Mechanischer Verschleiß | Ankerhauptwicklung | Lagerdefekt, ungleichmäßiger Lauf | Lager tauschen, Wicklung prüfen |
| Dioden defekt | Diodenbrücke | Keine Erregung, Generator bricht zusammen | Dioden tauschen |
| Alterung | Alle Wicklungen | Isolationsverschlechterung | Wicklung erneuern |
Praxistipp:
„Ein Notstromaggregat in einem Krankenhaus fiel durch Kurzschluss in der Hauptwicklung aus. Die Folge: Totalausfall während eines Stromausfalls. Nach der Reparatur wurde ein Feuchtigkeitsschutz (IP65-Gehäuse) nachgerüstet – seit 4 Jahren ohne Probleme.“
Reparatur oder Neukauf: Was lohnt sich?
Wann lohnt sich die Reparatur?
✅ Nur eine oder zwei Wicklungen defekt (z. B. nur Erregerwicklung + Dioden).
✅ Generator ist hochwertig (z. B. ABB, Siemens, Leroy Somer).
✅ Kostenersparnis:
- Reparatur: 2.000–6.000 € (je nach Leistung).
- Neukauf: 8.000–20.000 € (inkl. Einbau).
✅ Schnelle Verfügbarkeit (Reparatur in 5–14 Werktagen vs. Lieferzeit von Wochen).
Wann ist ein Neukauf sinnvoller?
❌ Mehrere Wicklungen defekt (z. B. Stator + Rotor + Erreger + Dioden).
❌ Vollständige Korrosion (z. B. nach Wasserschaden).
❌ Generator ist älter als 25 Jahre (Ersatzteile schwer verfügbar).
Kostenbeispiel (2026): Reparatur vs. Neukauf
| Leistung | Reparaturkosten | Neukaufkosten | Ersparnis |
|---|---|---|---|
| 10 kVA | 2.500 € | 9.000 € | 6.500 € |
| 30 kVA | 4.200 € | 15.000 € | 10.800 € |
| 50 kVA | 6.000 € | 22.000 € | 16.000 € |
Fazit:
„Ein Synchrongenerator mit 30 kVA kostet neu 15.000 €. Die Reparatur von 2 Wicklungen kostet 4.200 € – sparen Sie 10.800 €!“
So läuft die Reparatur der vier Wicklungssysteme bei AQ Pluss Motoren ab
Diagnose & Ursachenanalyse
- Sichtprüfung (Wicklungen, Dioden, Lager).
- Isolationstest (Megger-Messung aller Wicklungen).
- Spannungsmessung (Leerlauf & Last).
- Diodenprüfung (Gleichrichtung, Durchlassrichtung).
Reparatur oder Austausch
- Defekte Wicklungen werden neu gewickelt (Klasse H-Isolation).
- Diodenbrücke wird geprüft & ggf. getauscht.
- Lager & Dichtungen werden erneuert.
- Isolation wird mit modernen Materialien (z. B. Polyimid-Folie) ausgeführt.
Testlauf & Qualitätssicherung
- Leerlauf- und Lasttest (Spannung, Strom, Temperatur).
- Erregersystem prüfen (Remanenz testen).
- Garantie auf die Reparatur (12–24 Monate).
Beispiel aus der Praxis:
Ein 25-kVA-Synchrongenerator (Notstromaggregat) fiel durch Kurzschluss in der Hauptwicklung und defekte Dioden aus.
Unsere Lösung:
- Hauptwicklung neu gewickelt (Klasse H-Isolation).
- Diodenbrücke getauscht.
- Lager 6310 erneuert.
- Isolation mit Feuchtigkeitsschutz (IP54).
Ergebnis:
- Generator läuft seit 3 Jahren problemlos.
- Kosten: 4.800 € (vs. 16.000 € Neupreis).
- Lieferzeit: 10 Werktage.
Fazit: Vier Wicklungen – eine Mission: Funktionieren oder Stillstand
- Hauptwicklung (Stator) → Spannungserzeugung.
- Ankerhauptwicklung (Rotor) → Magnetfeld für Spannung.
- Erregerwicklung (Rotor) → Stromversorgung der Ankerwicklung.
- Diodenbrücke → Gleichrichtung des Erregerstroms.
Alle vier Systeme müssen intakt sein – sonst läuft nichts!
Ihr Vorteil bei AQ Pluss Motoren:
✔ Schnelle Diagnose (welche Wicklung ist defekt?).
✔ Präzise Reparatur (nur was nötig ist – keine unnötigen Kosten).
✔ Kostensparend (bis zu 70% günstiger als Neukauf).
✔ Langfristige Lösung (moderne Isolation, Feuchtigkeitsschutz).
Jetzt Ihren defekten Synchrongenerator reparieren lassen!
Sie haben einen Generator, der keine Spannung mehr liefert? Kontaktieren Sie uns – wir analysieren den Schaden und bieten Ihnen die wirtschaftlichste Lösung!
📞 Jetzt anrufen – wir retten Ihren Generator!
Die Textvorlage für die KI Formatierung:
(1010) Elektromotor – vier Wicklungen, vier Wicklungssysteme
Elektromotor – vier Wicklungen, vier Wicklungssysteme sind in einem Generator, wie in unserem Praxisbeispiel hier verbaut. Da ist zum einen die Hauptwicklung, die (Arbeits?)-Wicklung für die Spannungserzeugung, die Wickelenden, die nach außen gehen in das Versorgungsnetz. Meist ist das wie hier bei einem Synchrongenerator ein lokales Netz. Das heißt, eine bestimmte Leistung wird hier erzeugt und in einem kleinen Bereich genutzt. Damit diese Wicklung Spannung und dann Strom abgeben kann, ist ein Magnetfeld erforderlich. Dieses Magnetfeld wird im Anker, der Ankerhauptwicklung erzeugt. Woher kommt es?? Von der Erregerwicklung transformiert (rotierend) auf den Anker übertragen und von Dioden (rotierend) zu Gleichstrom gleichgerichtet. Der Generator ist selbsterregend und selbstregelnd. Das heißt, die Remanenz zur großen Leistung auf einen Regelkreis. Ein bisschen wird ein bisschen mehr und wieder mehr und wieder mehr, bis zur Nennleistung. Diese vier Systeme müssen alle funktionieren. AQ Pluss Motoren repariert ein, zwei, drei oder vier Systeme.
