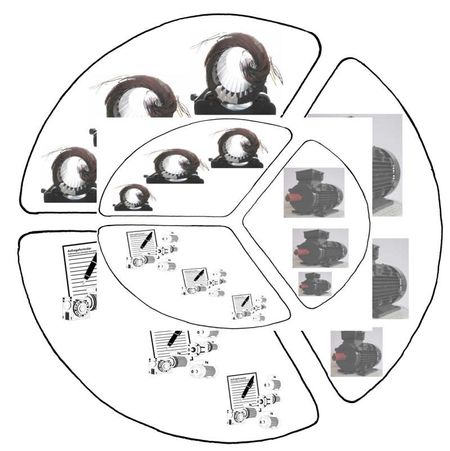

Elektromotor – Überschlagsrechnung wenn kein Typenschild vorhanden hier ein Bildhinweis
Elektromotor identifizieren: Achshöhe, Drehzahl & Leistung abschätzen – ohne Typenschild
Wenn der Motor kein Typenschild hat: So finden Sie Baugröße, Leistung & Drehzahl
Ein Elektromotor ohne Typenschild ist wie ein Auto ohne Kilometerstand – man weiß nicht, was drinsteckt. Doch mit ein paar einfachen Tricks können Sie Achshöhe, Leistung und Drehzahl abschätzen – und damit den passenden Motor finden oder reparieren lassen.
Schritt 1: Achshöhe messen – der erste Anhaltspunkt
Die Achshöhe ist der Abstand von der Aufstellfläche bis zur Wellenmitte (bei Fußmotoren, Bauform B3). Sie ist genormt nach IEC und gibt Aufschluss über die Baugröße und ungefähre Leistung.
Typische Achshöhen nach IEC (in mm):
| Achshöhe (mm) | IEC-Baugröße | Leistungsbereich (kW) | Typische Anwendung |
|---|---|---|---|
| 56 | IEC 56 | 0,06–0,37 kW | Kleine Pumpen, Ventilatoren |
| 63 | IEC 63 | 0,12–0,75 kW | Küchenmaschinen, Staubsauger |
| 71 | IEC 71 | 0,37–1,5 kW | Bohrmaschinen, Kleinkompressoren |
| 80 | IEC 80 | 0,75–3 kW | Pumpen, Lüfter |
| 90 | IEC 90 | 1,1–4 kW | Förderanlagen, Werkzeugmaschinen |
| 100 | IEC 100 | 1,5–5,5 kW | Standard-Industriemotoren |
| 112 | IEC 112 | 2,2–7,5 kW | Kompressoren, Ventilatoren |
| 132 | IEC 132 | 3–15 kW | Industrieantriebe, Getriebemotoren |
Beispiel (Achshöhe 100 mm):
Ein IEC 100-Motor hat typischerweise:
✔ Leistung: 1,5 kW, 2,2 kW, 3 kW oder 5,5 kW (je nach Drehzahl).
✔ Drehzahl: 750, 1.000, 1.500 oder 3.000 U/min (2-, 4-, 6- oder 8-polig).
✔ Spannung: 230 V (Einphasen) oder 400 V (Dreiphasen).
Merksatz:
„Die Achshöhe ist der schnellste Weg, um die Baugröße und ungefähre Leistung zu bestimmen!“
Schritt 2: Flanschdurchmesser messen (bei Flanschmotoren, Bauform B5/B14)
Falls kein Fußmotor (B3), sondern ein Flanschmotor (B5/B14), messen Sie den Flanschdurchmesser (vorne am Motor).
Typische Flanschdurchmesser (in mm):
| Flansch-Ø (mm) | Bauform | Leistungsbereich (kW) | Typische Anwendung |
|---|---|---|---|
| 75 | B14 | 0,06–0,55 kW | Kleine Pumpen, Hydraulikaggregate |
| 100 | B14 | 0,37–1,5 kW | Küchenmaschinen, Ventilatoren |
| 115 | B5 | 0,18–2,2 kW | Bohrmaschinen, Kompressoren |
| 130 | B5 | 0,75–3 kW | Pumpen, Lüfter |
| 165 | B5/B14 | 1,5–7,5 kW | Standard-Industriemotoren |
Praxistipp:
„Ein Flanschmotor mit 165 mm Durchmesser entspricht meist einem IEC 100/112-Fußmotor – und damit 1,5–7,5 kW Leistung!“
Schritt 3: Drehzahl abschätzen – 3000, 1500, 1000 oder 750 U/min?
Die Drehzahl gibt Aufschluss über die Polzahl und damit die geplante Anwendung.
Typische Drehzahlen nach Polzahl:
| Drehzahl (U/min) | Polzahl | Anwendung | Motor-Typ |
|---|---|---|---|
| 3.000 | 2-polig | Hochtourige Anwendungen | Ventilatoren, Pumpen, Bohrmaschinen |
| 1.500 | 4-polig | Standard-Anwendungen | Pumpen, Kompressoren, Förderanlagen |
| 1.000 | 6-polig | Niedertourige Anwendungen | Getriebemotoren, Mischanlagen |
| 750 | 8-polig | Sehr niedrige Drehzahlen | Großventilatoren, Mühlen |
Wie erkennen Sie die Drehzahl?
✅ Motor mit Ventilator/Pumpe → meist 2-polig (3.000 U/min).
✅ Industriemotor in einer Maschine → meist 4-polig (1.500 U/min).
✅ Getriebemotor → meist 6-polig (1.000 U/min) oder 8-polig (750 U/min).
Praxistipp:
„Ein Motor mit einem großen Lüfterrad läuft meist 3.000 U/min – ein Motor mit kleinem Lüfter oft 1.500 U/min!“
Schritt 4: Spannung & Frequenz bestimmen – 230 V oder 400 V?
In Deutschland gibt es zwei Standard-Netze:
| Netzart | Spannung | Frequenz | Motor-Typ |
|---|---|---|---|
| Lichtstrom | 230 V | 50 Hz | Einphasenmotor (230 V) |
| Kraftstrom | 400 V | 50 Hz | Drehstrommotor (400 V) |
Wie erkennen Sie die Spannung?
✅ Stecker mit 3 Kontakten (L, N, PE) → 230 V (Einphasenmotor).
✅ Stecker mit 5 Kontakten (L1, L2, L3, N, PE) → 400 V (Drehstrommotor).
Praxistipp:
„Ein Motor mit 3 Anschlüssen ist ein Einphasenmotor (230 V) – ein Motor mit 6 Anschlüssen ein Drehstrommotor (400 V)!“
Zusammenfassung: So identifizieren Sie Ihren unbekannten Motor
Checkliste für die Motor-Identifizierung:
- Achshöhe messen (B3-Fußmotor) oder Flanschdurchmesser messen (B5/B14).
- Drehzahl abschätzen (3.000, 1.500, 1.000 oder 750 U/min).
- Spannung prüfen (230 V oder 400 V?).
- Leistung abschätzen (basierend auf Achshöhe & Drehzahl).
Beispiel (Achshöhe 100 mm, 1.500 U/min, 400 V):
✔ Baugröße: IEC 100.
✔ Leistung: ~2,2–3 kW (je nach Hersteller).
✔ Drehzahl: 1.500 U/min (4-polig).
✔ Spannung: 400 V (Drehstrommotor).
Praxistipp:
„Ein IEC 100-Motor mit 1.500 U/min und 400 V ist ein Standard-Industriemotor – und damit einfach zu reparieren oder ersetzen!“
Wenn Sie unsicher sind: Motor einsenden & wir machen die Arbeit!
Keine Lust auf Messen & Rechnen? Wir helfen Ihnen!
✅ Motor einsenden (per DHL, UPS oder persönlich abgeben).
✅ Wir identifizieren Baugröße, Leistung & Drehzahl.
✅ Wir prüfen, ob eine Reparatur oder ein Ersatzmotor sinnvoll ist.
✅ Wir erstellen ein faires Angebot.
Ablauf:
- Motor verpacken (ggf. mit Foto).
- Per Post einsenden (Versandkosten trägt der Kunde).
- Wir prüfen & kontaktieren Sie innerhalb von 3 Werktagen.
Kosten:
- Identifizierung: Kostenlos (im Rahmen unserer Reparatur- oder Angebotsanfrage).
- Reparatur oder Ersatzmotor: Transparente Preise (siehe Wickelpreisliste).
Beispiel aus der Praxis (Kunde mit unbekanntem Motor):
Ein Kunde hatte einen Motor ohne Typenschild und wusste nicht, wie er ihn identifizieren soll.
➡ Lösung: Motor einsenden → Wir fanden heraus: IEC 100, 1.500 U/min, 400 V.
Ergebnis:
✔ Motor wurde repariert (Kosten: 800 €).
✔ Kunde wusste Bescheid für zukünftige Motoren.
Praxistipp:
„Ein Motor ohne Typenschild ist kein Problem – wir identifizieren ihn für Sie – kostenlos & unkompliziert!“
Fazit: Motor identifizieren war noch nie so einfach!
Zusammenfassung: Die vier Schritte zur Motor-Identifizierung
| Schritt | Methode | Ergebnis |
|---|---|---|
| Achshöhe messen | Abstand Aufstellfläche → Wellenmitte | Baugröße (IEC 56–132) |
| Flanschdurchmesser messen | Durchmesser vorne am Motor | Bauform (B5/B14) |
| Drehzahl abschätzen | Polzahl erkennen (Lüfterrad, Anwendung) | 3.000, 1.500, 1.000 oder 750 U/min |
| Spannung prüfen | Stecker (3 oder 5 Kontakte) | 230 V (Einphasen) oder 400 V (Drehstrom) |
Ihr Vorteil bei AQ Pluss Motoren:
✔ Schnelle Motor-Identifizierung (auch ohne Typenschild!).
✔ Transparente Preise (keine versteckten Kosten).
✔ Reparatur oder Ersatzmotor – wir finden die beste Lösung.
✔ Kostenlose Identifizierung (bei Einsendung).
Jetzt Ihren unbekannten Elektromotor identifizieren lassen!
Sie haben einen Motor ohne Typenschild und wissen nicht, wie Sie ihn reparieren oder ersetzen sollen?
➡ Kontaktieren Sie uns – wir identifizieren, reparieren oder finden einen Ersatzmotor – schnell & unkompliziert!
📞 Jetzt anrufen oder Motor einsenden – wir helfen Ihnen weiter!
Ihr Link zu den realen Dingen, den Kosten:
https://www.elektromotorreparatur.de/home/wickelpreisliste-netto-brutto/
(1014) Elektromotor – Überschlagsrechnung
Elektromotor – Überschlagsrechnung; überschlagen, wie groß könnte Ihr E-Motor sein, wenn er kein Typenschild hat. Den ersten Anhaltspunkt gibt die Achshöhe, wenn es ein B3-Fußmotor ist. Ist es keiner, kann auch der Durchmesser vom Korpus den gleichen Anhaltspunkt geben. Und zwar in dem Fall vorne am Flansch, der am Motorkorpus angeschraubt ist, gemessen. Kommen wir zurück auf den B3-Fußmotor, da ist es am einfachsten verständlich. Wie hoch ist das Achsmaß von Ihrem unbekannten E-Motor?? Das bedeutet von der Aufstellfläche, mit er die zwei oder vier Füße auf der Befestigung stehen, angeschraubt sind, bis zur Wellenmitte. Gängige Maße sind 56, 63, 71, 80, 90, 100, 112, 132 mm. Greifen wir einfach einen davon als Beispiel heraus, nehmen wir den Achshöhe 100 mm-E-Motor. Ein 100 mm-Achshöhe-E-Motor hat eine normierte Baugröße nach IEC gleich 100. IEC 100-E-Motoren haben Leistungen von 3 kW oder 2,2 kW oder 1,5 kW oder 1,1 kW. Das ist eine Abgrenzung zu vier E-Motorenleistungen, wenn der E-Motor nach Norm gebaut ist. Ist er es nicht, können es 4 kW oder gar 5,5 kW sein. Allerdings suchen Sie einen vergleichbaren E-Motor auf unserer Internetseite, da ist augenscheinlich, wenn Ihr unbekannter E-Motor länger ist und damit mehr Leistung hätte. Weiter zur Vereinfachung dient, wir gehen mal davon aus, dass Ihr unbekannter E-Motor nur Drehzahl hat. Bei zwei Drehzahlen wird es komplexer, da sollten wir drüber reden (telefonieren). Zurück zu den Erkenntnissen. E-Motor IEC 100, eine Drehzahl (welche?) und Fußmotor. Als nächstes die Anschlussspannung und die Frequenz. Hier in DE haben wir 50 Hz, also schon ein weiteres Kriterium gefunden. Haben Sie einen Lichtstrommotor, dann sind es Ein-Phasen 230 V, 50 Hz (früher 220 V, 50 Hz). Haben Sie dagegen einen Kraftstrommotor, dann ist es Drei-Phasen-Drehstrom mit 400 V, 50 Hz (früher 380 V, 500 Hz). Sind wir wieder einen Schritt weiter. Jetzt wird es kritisch. Es geht an die Drehzahl. Die meisten gängigen E-Motoren haben Drehzahlen so kurz unter 3000 U/min oder 1500 U/min oder 1000 U/min oder 750 U/min, die anderen Ausreißer schenken wir uns hier, die es ja auch noch gibt. Wir kommen zurück zu unserer Überschrift, wir machen eine Überschlagsrechnung, keine Berechnung. Die Drehzahl müssen Sie abschätzen oder halt mit einem noch drehenden E-Motor vergleichen. Sehr schnell also näherungsweise 3000 U/min, das heißt, ein zweipoliger E-Motor wahrscheinlich, der Fachmann sieht es, wenn er hineinschaut. Ein Bild, das Sie uns schicken, vom offenen E-Motor, könnte helfen. Der andere Anhaltspunkt ist der E-Motor eines Ventilators oder einer Pumpe, dann ist meist ein zweipoliger. Betriebe zum Beispiel verwenden meistens vierpolige E-Motoren, der würde schon langsamer drehen, so ca. 1500 U/min. Dann haben wir noch die 1000er, sechspolig oder die 750er, achtpolig. Hier ist also Fingerspitzengefühl gefragt, um die Drehzahl zu erraten. Ist es allerdings ein kleinerer E-Motor, dann ist es wesentlich einfacher, diesen einfach in ein Päckchen einzupacken und das für 5 oder 10 Euro an uns zu schicken. Wir stellen dann die Daten fest, soweit möglich, und machen Ihnen ein Reparaturangebot oder ein Ersatzmotorangebot. Sie können dann entscheiden, reparieren oder Ersatzmotor oder unrepariert zurück oder einfach nur den Motor in die Schrotttonne entsorgen. Auch das wäre eine Lösung, wenn sich alles nicht rechnet. Wir sind relativ preiswert bei unseren Reparaturen, hier ist der Link zu unserer Wickelpreisliste. Reparaturlaufzeit ist nach Standard Servicegrad 3, was halt drei Wochen bedeutet. Verkürzen ist möglich.
