(938) Elektromotor – zu spät der Schutz

Kommt der Schutz zu spät, lautet die Strafe
meistens: Motortod.

Selbst wenn es zwei- oder dreimal noch gut
geht – irgendwann ist endgültig Schluss.

Bekommen wir durchgebrannte Elektromotoren
zur Reparatur, speziell solche ohne passenden
Ersatz, hören wir oft den Satz:

„Ich hatte doch einen Motorschutzschalter –
und trotzdem ist der Elektromotor
durchgebrannt.“

Zeit für eine Klarstellung.

Was bedeutet „Reparatur bei AQ Pluss Motoren“?

Wenn wir von Reparatur sprechen, meint das
den Elektromaschinenbau-Bereich von
AQ Pluss Motoren.

Wir reparieren:

• Drehstrommotoren

• Einphasenmotoren

• Kollektormotoren (DC-Motoren)

Spezialist für nicht ersetzbare Elektromotoren

Viele der Motoren, die wir instand setzen,
sind nicht ersetzbar.

Genau darauf hat sich AQ Pluss Motoren
spezialisiert:
auf die Instandsetzung von Elektromotoren,
für die es keinen passenden Ersatz mehr gibt.

Motorschutzschalter – warum er zu spät kommt

Der Motorschutzschalter passt perfekt zum
Thema „Elektromotor – zu spät der Schutz“.

In Physik und Technik passiert nichts
sofort. Alles benötigt Zeit.

Beim Motorschutzschalter bedeutet das:

• Strom steigt an

• Bi-Metall erwärmt sich

• Bi-Metall biegt sich

• Hebel wird bewegt

• Sprungmechanik löst aus

• Kontakte trennen den Motor

Jeder einzelne Schritt kostet Zeit.

Diese sogenannten Totzeiten liegen zwar
im Millisekundenbereich – sie addieren sich
aber zu einer Reaktionszeit.

Und diese Zeit kann zu lang sein.

Wenn die Wicklung schneller ist als der Schutz

Während der Motorschutzschalter reagiert,
kann die Wicklung bereits überhitzen.

Die Folge:

• Isolierung geschädigt

• Wicklungsdurchschlag

• Motor zerstört

Erst danach trennt der Schutz den Motor
vom Netz.

PTC – der effizienteste Motorschutz

Der effektivste Schutz für Elektromotoren
sind Kaltleitertemperaturfühler (PTC).

Die Schutzwirkung liegt erfahrungsgemäß
bei etwa 95 bis 98 Prozent.

Mit einem Doppelsatz PTC lässt sich
die Sicherheit weiter erhöhen.

Zweistufiger PTC-Schutz – so funktioniert er

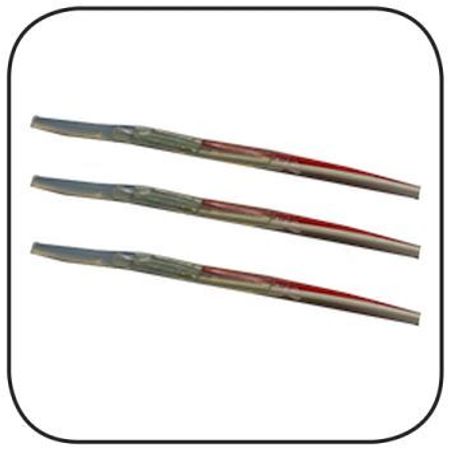

Ein Drillingssatz PTC wird in die
Wicklung integriert und dient als
Vorwarnung.

Ein zweiter Drillingssatz wird mit höherer
Ansprechtemperatur eingesetzt und schaltet
den Motor ab.

Praxisbeispiel

• Isolationsklasse F: 155 °C zulässig

• Standardauslegung Klasse B: 130 °C

PTC 1 (130 °C):
Vorwarnung – kritischer Temperaturbereich
erreicht. Ursache prüfen.

PTC 2 (155 °C):
Abschaltung – Schutz vor Zerstörung.

PTO – der Zwischenweg

Für den mittleren Leistungsbereich gibt es
PTO-Kontakte.

Das sind Bi-Metall-Öffnerkontakte, ebenfalls
als Drillingssatz.

Sie werden in die Steuerleitung eingebunden:

• Motor zu heiß

• PTO öffnet

• Steuerung trennt Motor vom Netz

Einfach, wirkungsvoll, schneller als der
Motorschutzschalter allein.

Fazit: Schutz passend zur Motorgröße wählen

• Kleine, einfache Motoren:
  Motorschutzschalter oft ausreichend

• Größere, teure Motoren:
  PTC dringend empfohlen

• Mittlerer Bereich:
  PTO als sinnvolle Lösung

Jetzt Sicherheit mit PTO oder PTC nutzen!

Nutzen bringt Nutzen.
AQ Pluss Motoren nutzen!
