Elektromotor – mit FU am 230 V-NetzElektromotor – mit FU am 230 V-Netz
Ein Elektromotor lässt sich auch
am 230 V Einphasennetz betreiben.

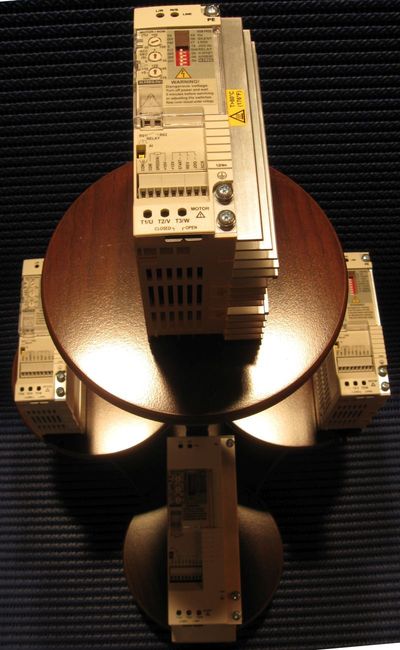

Die Lösung dafür ist ein
Frequenzumrichter (FU).
Dieser wandelt die vorhandene
Netzspannung gezielt um und erzeugt
ein dreiphasiges Ausgangssystem.
Funktionsprinzip
Am Eingang liegt:
230 V Einphase (L1 + N)
Am Ausgang erzeugt der FU:
3 × 230 V (L1, L2, L3)
Damit entsteht ein künstliches
Drehstromnetz.
Der Elektromotor „denkt“, er läuft
an einem normalen Drehstromanschluss.
Warum Drehstrommotor statt Einphasenmotor
Einphasenmotoren sind technisch
immer ein Kompromiss.
Typische Nachteile:
geringes Anlaufmoment
unruhiger Lauf
geringerer Wirkungsgrad
Ein Drehstrommotor dagegen bietet:
gleichmäßigen Rundlauf
bessere Leistungsabgabe
höhere Betriebssicherheit
Deshalb ist die Kombination
Frequenzumrichter + Drehstrommotor
die deutlich bessere Lösung.
Leistungsbereich
Diese Technik eignet sich vor allem
für kleinere Leistungen:
ca. 90 Watt bis etwa 3 kW
In diesem Bereich sind kompakte
Frequenzumrichter verfügbar
und wirtschaftlich sinnvoll.
Spannungsanpassung im Motor
Drehstrommotoren sind fast immer
für zwei Spannungen ausgelegt:
400 V
230 V
Diese werden über die
Stern- und Dreieckschaltung genutzt.
Nebeninfo: Stern-Dreieck einfach erklärt
Die Stern- und Dreieckschaltung
betrifft die Verschaltung der
Motorwicklungen.
Sternschaltung (Y)
Betrieb bei 400 V
jede Wicklung bekommt weniger Spannung
geringerer Strom
Standard im Netzbetrieb
Dreieckschaltung (Δ)
Betrieb bei 230 V
volle Spannung auf jeder Wicklung
höhere Leistung möglich
Am Frequenzumrichter wird der
Motor im Dreieck (230 V) betrieben.
Das ist entscheidend, damit der
Motor korrekt funktioniert.
Alternative Lösungen und ihre Grenzen
In der Praxis werden oft
einfachere Lösungen eingesetzt:
Kondensatormotor
Steinmetzschaltung
Diese Varianten sind günstig,
aber technisch eingeschränkt.
Typische Probleme:
deutlich weniger Leistung
schlechter Anlauf
erhöhte Erwärmung
Für dauerhaften Betrieb sind
diese Lösungen nur bedingt geeignet.
Vorteile des Frequenzumrichters
Der Frequenzumrichter bietet
klare technische Vorteile:
sauberes Drehfeld
stabiler Motorlauf
volle Motorleistung nutzbar
optional Drehzahlregelung
Auch wenn die Drehzahlregelung
nicht im Fokus steht, ist sie
ein zusätzlicher Vorteil.
Wirtschaftliche Betrachtung
Oft wird der Preis eines
Frequenzumrichters kritisch gesehen.
In der Praxis zeigt sich jedoch:
Eine günstige Lösung führt oft
zu höherem Verschleiß und
zusätzlichen Kosten.
Eine saubere technische Lösung
arbeitet zuverlässig und langfristig.
Fazit
Mit einem Frequenzumrichter lässt sich
ein Drehstrommotor problemlos am
230 V Netz betreiben.
Die Kombination bietet eine
professionelle und langlebige Lösung
für viele Anwendungen.
Jetzt die Möglichkeit
Einphasen zu Dreiphasen konvertieren nutzen!
Nutzen bringt Nutzen!
AQ Pluss Motoren nutzen!
Vorlagetext für KI-Version oben:
(1005) Elektromotor – mit FU am 230 V-Netz
Elektromotor – mit FU am 230 V-Netz, am Lichtstromnetz mit Einphase (L1)-Eingang. Der Ausgang ist dreimal 230 V L1, L2, L3. Der Vorteil ist relativ einfach umschrieben. Anstatt ein Einphasenmotor mit all seinen Nachteilen lässt sich ein Drehstrommotor einsetzen, mit all seinen Vorteilen. Ob das nur eine Leistungssteigerung ist oder die Möglichkeit, an einem Einphasennetz ein Gerät zu betreiben, das für Drehstrom vorgesehen ist. Die Drehzahleinstellung ist hier vernachlässigt, bringt sie doch zusätzliche Probleme. Es geht nur um die Bereitstellung der Dreiphasen wie in der Überschrift angegeben. Nun, es betrifft nur kleine E-Motoren, von 90 Watt bis etwa 3 kW (3000 Watt), darüber hinaus gibt es sowieso keine 1 Ph. E-Motoren. Von Ausnahmen abgesehen. Wie es geht? Man macht sich die Eigenschaft von Drehstrommotoren (mit einer Drehzahl) zunutze, dass diese immer für zwei Spannungen ausgelegt sind. Einmal (Y ? * (Stern?) und einmal ∆ (Dreieck?). Bei den kleinen E-Motoren sind das (Y?) 400 V und gleichzeitig ∆ für 230 V. Jeweils Drei-Leitersystem. Während der normale E-Motor am 400 V-Netz als Kraftstrommotor in Y (Sternschaltung) läuft, kann er für das modifizierte Netz vom Frequenzumrichter im Dreieck 230 V laufen. Diese kleinen 230 ´V-Frequenzumrichter, für 230 V Eingang L1 und N für 230 V Ausgang L1L2L3 sind sehr preiswert und dafür bestens geeignet. Es ist zwar teurer als die Billig-Variante, einen Kondensatormotor oder eine Steinmetzschaltung zu verwenden. Eine vernünftige und professionelle Anwendung ist damit gegeben. Für den Hobbybereich oder im Privatbereich allgemein scheidet das aus Kostenründen aus, das Gejammer um die Frequenzumrichterkosten höre ich nicht das erste Mal, wenn ein Anrufer nachfragt: „Was kann man da machen?“. Das Problem wird nicht richtig gelöst, es wird entweder keine oder eine halbe Lösung herangezogen, es könnte ja Geld kosten. Für alle anderen, die das hier lesen, reden wir über eine vernünftige professionelle Lösung, wenn Sie das Problem haben: Kein Drehstrom vorhanden, wird aber gebraucht.
