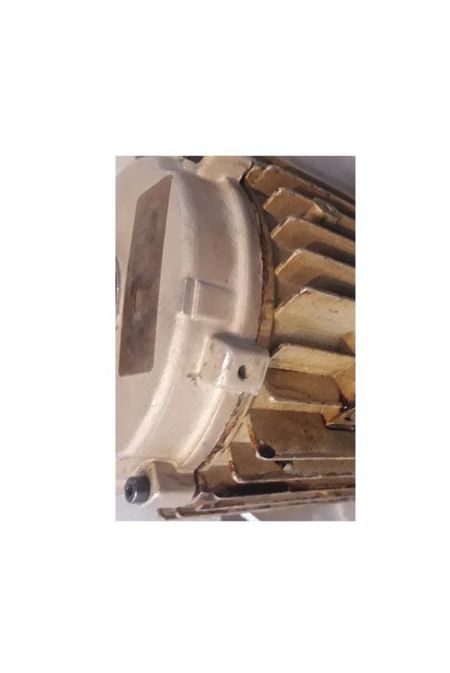

Elektromotor – datenlos Typenschild-Daten fehlen

Der Elektromotor ist defekt.

Zusätzlich fehlen auch noch die Daten auf dem Typenschild.

Keine Leistung, keine Drehzahl, keine Baugröße mehr lesbar.

Und jetzt?

Welcher Ersatzmotor muss bestellt werden?

Genau diese Situation kommt in der Praxis häufiger vor, als viele denken.

Typenschild unlesbar oder verloren

Gerade ältere Elektromotoren haben oft:

• beschädigte Typenschilder
• überlackierte Daten
• verrostete Schilder
• fehlende Leistungsschilder
• unlesbare Angaben

Wird der Motor zusätzlich durch einen Wicklungsschaden zerstört, wird die Bestimmung noch schwieriger.

Oft weiß selbst der Elektriker, der den Schaden festgestellt hat, keinen eindeutigen Rat mehr.

Reparatur als einfache Lösung

Eine einfache Möglichkeit wäre, den defekten Elektromotor direkt zur Überprüfung einzusenden.

Gerade spezialisierte Motorenbetriebe können viele Daten auch ohne Typenschild bestimmen.

Erfahrungsgemäß tun sich jedoch:

• Firmen
• Werkstätten
• Privatkunden

häufig schwer damit, einen unbekannten Motor prüfen oder reparieren zu lassen.

Die Skepsis ist oft groß.

Am Ende entstehen dadurch jedoch häufig deutlich höhere Kosten, weil lange nach Ersatz gesucht oder falsch bestellt wird.

Die wichtigste Größe – die Achshöhe

Eine der wichtigsten Angaben zur Bestimmung eines Elektromotors ist die sogenannte Achshöhe.

Gemeint ist das Maß:

Wellenmitte bis Auflagefläche der Fußbefestigung.

Gemessen wird in Millimetern.

Beispiel:

IEC80 bedeutet:

80 mm von der Auflagefläche bis zur Wellenmitte.

Die Achshöhe liefert bereits wichtige Hinweise auf:

• Leistung
• Drehzahl
• Baugröße
• Gehäuseabmessungen

Typische Leistungen bei IEC80

Bei einem Standardmotor der Baugröße IEC80 sind häufig folgende Kombinationen möglich:

Zusätzlich existieren noch Sonderausführungen und Ausreißer.

Diese lassen sich oft nur durch Öffnen und Prüfen des Motors exakt bestimmen.

Wie erkennt man die Drehzahl?

Die Drehzahl ist von außen nicht immer eindeutig erkennbar.

Besonders schwierig wird es bei:

• Sondermotoren
• polumschaltbaren Motoren
• Zwei-Drehzahlmotoren
• Spezialwicklungen

Zwei-Drehzahlmotoren erkennt man häufig an der Steuerung oder an mehreren Schaltstufen.

Bei einfachen Standardmotoren hilft oft:

• Erinnerung an das Laufverhalten
• Vergleich mit ähnlichen Maschinen
• Vergleich mit vorhandenen Motoren
• Einschätzung der Drehzahl

Damit lässt sich die richtige Motorausführung häufig eingrenzen.

Weitere Hinweise zur Bestimmung

Hilfreich sind zusätzlich:

• Wellendurchmesser
• Flanschmaße
• Bauform
• Fußabstände
• Anschlusskasten
• Lüfterhaube
• Gewicht
• Einbausituation

Je mehr Informationen vorhanden sind, desto einfacher lässt sich der passende Ersatzmotor bestimmen.

Reparieren statt falsch ersetzen

Gerade bei älteren Maschinen ist die Reparatur oft sinnvoller als langes Suchen.

Denn viele Elektromotoren:

• sind mechanisch speziell
• besitzen Sonderwellen
• haben Sonderflansche
• wurden individuell angepasst

Ein moderner Standardmotor passt dann oft nicht ohne Umbauten.

Fazit – auch ohne Typenschild lösbar

Ein fehlendes oder unlesbares Typenschild bedeutet nicht, dass der Elektromotor wertlos ist.

Über:

• Achshöhe
• Baugröße
• Drehzahl
• Gehäusemaße
• Bauform

lassen sich viele Motoren trotzdem noch zuverlässig bestimmen.

Gerade bei Sondermotoren oder älteren Maschinen kann eine fachgerechte Prüfung und Reparatur viel Zeit und Kosten sparen.

Ansonsten gilt:

Doch schicken und sinnvoll nutzen.

Oben - Text mit KI CHATGBT bearbeitedt bzw formatiert, 8.05.2026,
unten Textvorlage Script - Autor Karl Heinz Gendner, 8.04.2026

Elektromotor – datenlos Typenschild-Daten fehlen

Elektromotor – datenlos Typenschild-Daten fehlen. Und dann brennt der auch noch durch. Nun, welcher Ersatzmotor muss bestellt werden. Der Elektriker, der den E-Motor überprüft hat und gesagt hat, dass er halt durchgebrannt ist, weiß keinen Rat. Was also tun?? Eine einfache Lösung wäre, diesen zu AQ Pluss Motoren zu schicken, erfahrungsgemäß wissen wir, wie schwer sich Firmen und noch mehr Privatleute damit tun. Nicht ganz verständlich für uns, aber wir müssen mit dieser Skepsis leben. Letzten Endes bezahlt der Skeptiker fast zweimal so viel für seine Problemlösung. Dem ist aber mit rationaler Argumentation nicht beizukommen. Hier ein paar Anhaltspunkte, wie Sie eventuell den defekten E-Motor bestimmen können: Eine Schlüsselgröße ist die Achshöhe, d. h. die Wellenmitte zur Auflagefläche der Fußbefestigungen in mm …, IEC80 ist 80 mm vom Boden zur Wellenmitte, z. B. beim Standardmotor sind folgende Möglichkeiten: 0,75 kW 2800 U/min, 1,1 kW 2800 U/min, 0,55 kW 1400 U/min, 0,75 kW 1400 U/min/0,37 kW 900 U/min, 0,25 kW 700 U/min. Es gibt noch ein paar Ausreißer, lassen wir hier weg, die sind wirklich nur vom Inneren des E-Motors zu beurteilen. Auch mit zwei Drehzahlen ist es von außen nicht möglich. Welche Drehzahl war es also, wenn wir bei der einfachen Möglichkeit der einen Drehzahlmotoren bleiben. Zwei Drehzahlen sind an der Steuerung zu erkennen. Ein Vergleich von Ihrem E-Motor defekt – Erinnerung und ähnlichem E-Motor, der noch läuft, hilft die Drehzahl abzuschätzen. Ansonsten doch schicken nutzen!

Nutzen - bringt Nutzen!! AQ Pluss Motoren nutzen!!!
