DC-Rotor & Anker neu wickeln:
Handwerk & Präzision erklärt
Wie wird ein DC-Rotor (Anker) eines Gleichstrommotors
neu gewickelt?
Erfahren Sie im Glossar alles über Kollektor,
Isolationsklasse F und Präzisionsarbeit
bei AQ Pluss.
Echte Handwerkskunst in der Werkstatt:
Erfahren Sie im AQ Pluss Glossar, wie ein DC-Rotor
(Anker) für Gleichstrommotoren präzise neu
gewickelt wird, welche Rolle der Kollektor
sowie die Isolationsklasse F spielen
und wie wir durchgebrannte
Anker vor dem Schrott
bewahren!
DER MANN IM BLAUMANN:
PRÄZISION BEIM WICKELN VON DC-ROTOREN
Elektromotoren Glossar Blog Wickelmaschiine wickelt Anker--------------------------------------------------------------------------------
Ein Mann im klassischen "Blaumann" steht konzentriert an der Wickelmaschine
in der Werkstatt von AQ Pluss Motoren und bringt das Herzstück eines Gleich-
strommotors – den **DC-Rotor** (auch als **Anker** bekannt) – zu Ende.
Die Kupferdrähte liegen bereits geordnet in den axialen Nuten des Rotors. Nun
werden sorgfältig die letzten Kupferfäden verlegt und an den **Kollektor** (Kom-
mutator) angeschlossen.
Jede einzelne Windung erfordert höchste Aufmerksamkeit und Fingerspitzengefühl:
Schon ein kleiner Kratzer in der Drahtisolierung könnte später zu einem Kurz-
schluss führen. Diese Sorgfalt deckt sich mit unserem eigenen, hohen Qualitäts-
anspruch – für ein echtes "AQ Pluss" an Zuverlässigkeit und Langlebigkeit.
DER ANKER-AUFBAU: KOLLEKTOR, NUTEN UND ISOLATIONSKLASSE F
--------------------------------------------------------------------------------
Der Rotor eines DC-Motors unterscheidet sich grundlegend vom einfachen Kurz-
schlussläufer eines Standard-Drehstrommotors. Er ist elektrisch wesentlich
komplexer aufgebaut:
* **Der Kollektor (Kommutator):**
Am Ende der Welle sitzt der Kollektor mit seinen vielen einzelnen Kupfer-
Kontaktplättchen (Lamellen). Jedes Ende der Rotorwicklung muss einzeln,
sauber und mechanisch fest auf je ein Plättchen aufgelegt und verlötet oder
verschweißt werden.
* **Isolationsklasse F (155 °C):**
Bei der Instandsetzung verwenden wir hochwertigen Spezial-Kupferlackdraht
der Wärmeklasse F. Dieser hält Dauerbetriebstemperaturen von bis zu 155 °C
stand und bietet damit hohe thermische Reserven gegenüber Überlastungen.
* **Mehrlagige Wicklung in den Rotor-Nuten:**
Die Drähte werden mehrlagig in den Nuten des axial rotierenden Blechpakets
verlegt. Jede zusätzliche Kupferwindung (Schleife) verstärkt das erzeugte
Magnetfeld, da sich die magnetische Wirkung der einzelnen Drahtlagen durch
den fließenden Strom aufaddiert.
WARUM ANKER DURCHBRENNEN UND WIE AQ PLUSS HELFEN KANN
--------------------------------------------------------------------------------
Gleichstrommotoren und Kollektormotoren kommen überall dort zum Einsatz, wo
hohe Anlaufdrehmomente oder spezielle Regelbereiche gefordert sind – etwa bei
Ankerwinden auf Schiffen, Werkzeugantrieben, Rollstühlen oder Hebezeugen.
Aufgrund der hohen thermischen und mechanischen Beanspruchung (Laufkohlen-
Abrieb, Überlastung, mangelnde Kühlung) kommt es mit der Zeit zum **Anker-
brand**: Die Wicklung überhitzt, die Isolierung schmilzt und der Anker ist
durchgebrannt.
Da originale DC-Ersatzrotoren von den Herstellern oft gar nicht mehr oder nur
zu extrem hohen Preisen geliefert werden können, droht sonst die Verschrottung
der gesamten Maschine. und ... China ?? Nein !!
FAZIT: DURCHGEBRANNTER DC-ANKER? REPARATUR LOHNT SICH!
--------------------------------------------------------------------------------
Ist Ihr DC-Rotor oder Anker durchgebrannt? Werfen Sie den Motor nicht weg!
Unsere erfahrenen Praktiker im Blaumann wickeln Ihren Rotor fachgerecht neu,
überdrehen den Kollektor und setzen die Lagerung instand.
> **AQ Pluss nutzen – bringt Nutzen!!**
================================================================================
Verantwortlich für die Texteinstellung:
Text oben,
KI Bearbeitung und Formatierung Gemini (Google) ...2026
Text unten,
Original, Script Autor Karl Heinz Gendner ...2026
Unser Mann für die Ankerwicklung - Angebote.
Elektromotoren Glossar Blog der Mann mit Blaumann

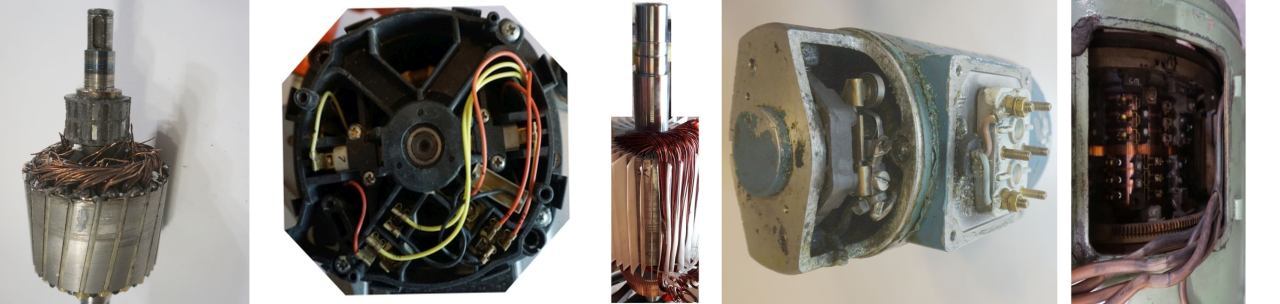

Elektromotor – der Mann an der Wickelmaschine, der im „Blaumann“, macht gerade einen DC-Rotor zu Ende. Die Wicklung liegt schon im Rotor, in dem Motor, die letzten Kupferfäden werden noch verlegt. Nicht im Bild der Kollektor, an den wird die Rotorwicklung „aufgelegt“, einzeln an je ein Kontaktplättchen. Manchmal muss man genauer hinsehen, schnell ist mal ein Kupferdraht beschädigt, das wollen wir doch vermeiden, das deckt sich nicht mit unserem Anspruch mit dem AQ Pluss (Plus – Plus) an Qualität. Der DC-Rotor hier im Bild ist mit einem Standardkupferdraht der Isolationsklasse „F“ (ISO Klasse F für 155 Grad Celsius) gewickelt, gewickelt bedeutet nichts anders als auf den axial drehenden Rotor in die Nuten verlegt. Mehrlagig verlegt, damit das Magnetfeld mit jeder Kupferwindung (Schleife) stärker wird.
