Elektromotoren-Glossar-Blog Reluktanzmotor
Reluktanzmotor:
Funktion, Vorteile & Praxis im Glossar
Was ist ein Reluktanzmotor?
Erfahren Sie alles über das Magnetprinzip,
hohe Wirkungsgrade und warum der
Austausch oder eine Reparatur
ohne passende Elektronik
nicht klappt.
Der Reluktanzmotor verspricht extreme Energieeffizienz
bei Dauerläufern wie Pumpen und Lüftern. Doch das
Prinzip des magnetischen Widerstands funktioniert
nur mit der passenden Steuerelektronik.
Erfahren Sie im Elektromotoren-Glossar, was den Reluktanzmotor
unterscheidet und worauf Praktiker beim Austausch achten
müssen.
Elektromotoren-Glossar-Blog:
Der Reluktanzmotor im Überblick
Reluktanzmotor 1 synthetisches RotorbildTexinfo Reluktanzmotor KI Version 1 -
In unserem Elektromotoren-Glossar geht es heute um ein E-Motor-Prinzip, das in
vielen Bereichen etwas "Besseres" verspricht als der klassische Drehstrom-
Asynchronmotor: den Reluktanzmotor (oft auch Reliktanzmotor geschrieben). Seine
Stärke zeigt sich vor allem im harten Dauereinsatz – doch die Technik hat einen
entscheidenden Knackpunkt.
Ohne eine speziell abgestimmte Steuer- und Regelelektronik dreht sich bei
diesem Motortyp überhaupt nichts. Während ein Standard-Drehstrommotor direkt
am Netz anlaufen kann, benötigt der Reluktanzmotor zwingend einen
Frequenzumrichter mit genauer Lageerkennung des Rotors.
--------------------------------------------------------------------------------
Das Prinzip: Widerstand in der Magnettechnik
--------------------------------------------------------------------------------
Der Begriff Reluktanz steht sinngemäß für den magnetischen Widerstand. Im
Gegensatz zum normalen Asynchronmotor arbeitet der Reluktanzmotor nicht nach
dem Prinzip der elektromagnetischen Induktion im Läufer. Die Statorwicklungen
erzeugen zwar wie gewohnt ein umlaufendes Drehfeld, der Rotor selbst besitzt
jedoch weder eine Wicklung noch Kurzschlussstäbe.
Stattdessen besteht der Rotor aus speziell strukturierten, geschlitzten Blechen.
Diese Geometrien dienen als Flussbarrieren zur gezielten Lenkung und Hemmung der
Magnetfeldlinien. Das Magnetfeld sucht sich stets den Weg des geringsten
Widerstands. Der Rotor richtet sich kontinuierlich an den rotierenden
Feldlinien des Stators aus und wird so kraftvoll mitgezogen.
--------------------------------------------------------------------------------
Bauarten, Vorteile und die Schattenseiten
--------------------------------------------------------------------------------
Man unterscheidet verschiedene Sonderformen wie den geschalteten Reluktanzmotor
(Switched Reluctance Motor, kurz SRM), den Synchron-Reluktanzmotor oder
Ausführungen mit zusätzlichen Magneteinlagen im Rotor (PMaSynRM).
Der größte Pluspunkt dieser Antriebe ist der herausragende Wirkungsgrad. Sie
erreichen mühelos die Effizienzklassen IE4 oder sogar IE5. Das macht sie ideal
für hochbelastete Dauerläufer wie Industriepumpen oder große
Ventilatorantriebe, die durchgehend unter Volllast laufen und maximale
Energiekosten einsparen sollen.
Diesen Vorteilen stehen jedoch klare Nachteile gegenüber: Ein schlechterer
Leistungsfaktor (Cosinus phi) erfordert teils höhere Umrichterströme. Zudem
verursachen die notwendigen Frequenzumrichter und die aufwendige Sensorik
spürbar höhere Gesamtsystemkosten.
--------------------------------------------------------------------------------
Praxishinweis aus der Werkstatt von AQ Pluss Motoren
--------------------------------------------------------------------------------
Für uns Praktiker, die in der Werkstatt vor einem durchgebrannten Elektromotor
stehen, ist vor allem eines wichtig: Ein Reluktanzmotor ist kein "normaler"
Drehstrommotor. Er lässt sich nicht einfach 1:1 gegen ein Standardmodell von der
Stange austauschen, da die Steuerelektronik exakt zum Motor passen muss.
Auch bei der Instandsetzung stoßen wir hier an Grenzen: Durch die
hochspezifische Abstimmung und die integrierte Sensorik zur Rotorlageerkennung
ist eine wirtschaftliche Neuwicklung oder Reparatur dieses Typs in unserer
Werkstatt nicht machbar.
Ob Standard-Drehstrommotor, Gleichstrommotor (DC), Kondensatormotor oder
kniffliger Außenläufermotor: Bei klassischen E-Motoren sind wir Ihr erfahrener
Spezialist. Wir wickeln und reparieren Ihre Antriebe zuverlässig – auch wenn es
knifflig wird. Reluktanzmotoren gehören jedoch in die Hände der jeweiligen
Systemhersteller.
--------------------------------------------------------------------------------
Fazit & Experten-Tipp
--------------------------------------------------------------------------------
Der Reluktanzmotor spart bei Dauerläufern wertvolle Energie, bindet Sie aber
fest an die passende Frequenzumrichter-Elektronik. Prüfen Sie bei Defekten stets
das Gesamtsystem aus Motor und Regler.
Fazit: AQ Pluss nutzen – bringt Nutzen!!
PS: AQ Pluss Motoren ist Ihr Spezialist für die Instandsetzung und den passenden
Ersatz klassischer Elektromotoren. Rufen Sie uns an – wir finden die richtige
Lösung für Ihren Antrieb!

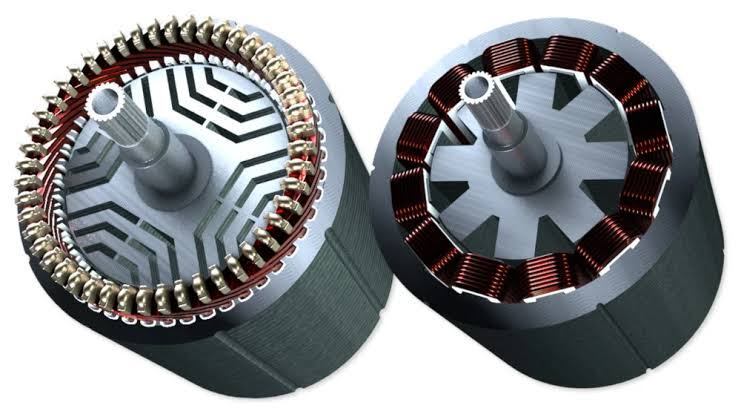

Reluktanzmotor Rotor negativHier gehen wir mal etwas tiefer in die Physik,
die KI gibt folgendes mehr fachlich zum
Thema aus:
================================================================================
Elektromotoren-Glossar-Blog: Der Reluktanzmotor im Überblick
================================================================================
Texinfo Reluktanzmotor KI Version 2 -
In unserem Elektromotoren-Glossar geht es heute um ein E-Motor-Prinzip, das in
vielen Bereichen etwas "Besseres" verspricht als der klassische Drehstrom-
Asynchronmotor: den Reluktanzmotor (oft auch Reliktanzmotor geschrieben). Seine
Stärke zeigt sich vor allem im harten Dauereinsatz – doch die Technik hat einen
entscheidenden Knackpunkt.
Ohne eine speziell abgestimmte Steuer- und Regelelektronik dreht sich bei
diesem Motortyp überhaupt nichts. Während ein Standard-Drehstrommotor direkt
am Netz anlaufen kann, benötigt der Reluktanzmotor zwingend einen
Frequenzumrichter mit genauer Lageerkennung des Rotors.
--------------------------------------------------------------------------------
Das Prinzip: Widerstand in der Magnettechnik
--------------------------------------------------------------------------------
Der Begriff Reluktanz steht sinngemäß für den magnetischen Widerstand. Im
Gegensatz zum normalen Asynchronmotor arbeitet der Reluktanzmotor nicht nach
dem Prinzip der elektromagnetischen Induktion im Läufer. Die Statorwicklungen
erzeugen zwar wie gewohnt ein umlaufendes Drehfeld, der Rotor selbst besitzt
jedoch weder eine Wicklung noch Kurzschlussstäbe.
Stattdessen besteht der Rotor aus speziell strukturierten, geschlitzten Blechen.
Diese Geometrien dienen als Flussbarrieren zur gezielten Lenkung und Hemmung der
Magnetfeldlinien. Das Magnetfeld sucht sich stets den Weg des geringsten
Widerstands. Der Rotor richtet sich kontinuierlich an den rotierenden
Feldlinien des Stators aus und wird so kraftvoll mitgezogen.
--------------------------------------------------------------------------------
Bauarten, Vorteile und die Schattenseiten
--------------------------------------------------------------------------------
Man unterscheidet verschiedene Sonderformen wie den geschalteten Reluktanzmotor
(Switched Reluctance Motor, kurz SRM), den Synchron-Reluktanzmotor oder
Ausführungen mit zusätzlichen Magneteinlagen im Rotor (PMaSynRM).
Der größte Pluspunkt dieser Antriebe ist der herausragende Wirkungsgrad. Sie
erreichen mühelos die Effizienzklassen IE4 oder sogar IE5. Das macht sie ideal
für hochbelastete Dauerläufer wie Industriepumpen oder große
Ventilatorantriebe, die durchgehend unter Volllast laufen und maximale
Energiekosten einsparen sollen.
Diesen Vorteilen stehen jedoch klare Nachteile gegenüber: Ein schlechterer
Leistungsfaktor (Cosinus phi) erfordert teils höhere Umrichterströme. Zudem
verursachen die notwendigen Frequenzumrichter und die aufwendige Sensorik
spürbar höhere Gesamtsystemkosten.
--------------------------------------------------------------------------------
Praxishinweis aus der Werkstatt von AQ Pluss Motoren
--------------------------------------------------------------------------------
Für uns Praktiker, die in der Werkstatt vor einem durchgebrannten Elektromotor
stehen, ist vor allem eines wichtig: Ein Reluktanzmotor ist kein "normaler"
Drehstrommotor. Er lässt sich nicht einfach 1:1 gegen ein Standardmodell von der
Stange austauschen, da die Steuerelektronik exakt zum Motor passen muss.
Auch bei der Instandsetzung stoßen wir hier an Grenzen: Durch die
hochspezifische Abstimmung und die integrierte Sensorik zur Rotorlageerkennung
ist eine wirtschaftliche Neuwicklung oder Reparatur dieses Typs in unserer
Werkstatt nicht machbar.
Ob Standard-Drehstrommotor, Gleichstrommotor (DC), Kondensatormotor oder
kniffliger Außenläufermotor: Bei klassischen E-Motoren sind wir Ihr erfahrener
Spezialist. Wir wickeln und reparieren Ihre Antriebe zuverlässig – auch wenn es
knifflig wird. Reluktanzmotoren gehören jedoch in die Hände der jeweiligen
Systemhersteller.
--------------------------------------------------------------------------------
Fazit & Experten-Tipp
--------------------------------------------------------------------------------
Der Reluktanzmotor spart bei Dauerläufern wertvolle Energie, bindet Sie aber
fest an die passende Frequenzumrichter-Elektronik. Prüfen Sie bei Defekten stets
das Gesamtsystem aus Motor und Regler.
Fazit: AQ Pluss nutzen – bringt Nutzen!!
PS: AQ Pluss Motoren ist Ihr Spezialist für die Instandsetzung und den passenden
Ersatz klassischer Elektromotoren. Rufen Sie uns an – wir finden die richtige
Lösung für Ihren Antrieb!
Verantwortlich für die Texteinstellung:
2 Texte oben,
KI Bearbeitung und Formatierung Gemini (Google) ...2026
Text unten,
Original, Script Autor Karl Heinz Gendner ...2026
Bild füge ich ein.Elektromotoren-Glossar-Blog Reluktanzmotor
Reluktanzmotor, Reluktanz-Motor, ein E-Motoren-Prinzip, es verspricht für viele Bereiche etwas „Besseres“ als der normale Drehstrom-Asynchron-Motor. Knackpunkt – es muss eine Steuer-/Regel-Elektronik dabei sein, sonst will er sich nicht drehen. Kurz das Prinzip vereinfacht, einfach für den, der die Physik dahinter sucht.
Re-luk-tanz – sinngemäß Widerstandsprinzip, und zwar hier der Magnettechnik, der Magnetfelder. Wie der Drehstrommotor 3 * 2 Magnetfelder (mindestens) allerdings nicht das Induktionsprinzip des Drehstrommotors. Das Abstoßungsprinzip der Magnetfelder schon. Die interessanten Geometrien (geschlitzte Rotorkörper) dienen der Magnetfeldlinienführung und Hemmung (Reluktanz).
Der Rotor wird mitgezogen durch die Magnetfeld“wanderung“ des Stators und strukturierte Richtung im Rotor-„eisen“.
Geschaltete Reluktanzmotoren (Switched Reluctance Motor oder SRM kurz) und andere als Synchronmotoren oder mit Magneteinlagen im Rotor sind andere Formen des Reluktanzmotors. Ein Vorteil – hohe Wirkungsgrade, ein Nachteil – schlechter Cosinus phi, ein weiterer Nachteil die höheren Kosten durch die eingangs erwähnte Elektronik. Sicher hat der E-Motor seinen speziellen Anwendungsbereich, der ihn dafür gut geeignet macht, z. B. die Energiekosten bei hochbelasteten Dauerläufern wie Ventilatoren oder Pumpen, die durchgängig im Maximum laufen.
Dieser E-Motor, diese Art Reluktanzmotor, gehört nicht direkt zu unserem Glossar-Blog, deshalb nur die Kurzversion hier, ohne Physik wie üblich. Im Netz ist genug Physik zum tieferen Nachlesen, wenn es erforderlich ist. Für uns Praktiker, die hier vor einem durchgebrannten Elektromotor stehen, ist nur wichtig, es ist kein „normaler“ Drehstrommotor, also auch nicht einfach dagegen austauschbar, die Steuerelektronik (Frequenzumrichter) muss passen. Eine Instandsetzung, es ist ebenfalls durch die Sensortechnik für die Rotorlageerkennung, für uns nicht machbar.
Drehstrommotor ja – DC-Motor ja, Kondensatormotor ja, Außenläufermotor ja, wir können es, wir können es auch, wenn es knifflig wird. Reluktanz – können wir nicht.
AQ Pluss nutzen – bringt Nutzen!!
Interner Vermerk Überschrift ( lfd Nr ) Elektromotoren-Glossar-Blog Reluktanzmotor
