Was ist ein Doppelkäfigläufer?

Erfahren Sie alles über Stromverdrängung, Anzugsmoment

und wie AQ Pluss Motoren ein historisches Hammerwerk

gerettet hat.

Wenn Standardmotoren an ihre Grenzen stoßen, hilft oft ein Blick in die Physik klassischer Sonderbauarten:

Der Doppelkäfigläufer kombiniert hohes Anzugsmoment mit effizientem Dauerbetrieb.

Erfahren Sie im Elektromotoren-Glossar, wie diese Technik funktioniert und wie

AQ Pluss Motoren damit ein historisches hölzernes Hammerwerk

retten konnte.

Elektromotoren Glossar Blog Doppelkäfigläufer 4 KW 8 pol.

In der modernen Antriebstechnik lösen wir komplexe Anforderungen meist sehr
elegant über Frequenzumrichter, moderne Leistungselektronik und digitale
Steuerungen. Früher musste man dagegen die Gesetze der Physik bis an die Grenzen
ausreizen. Ein eindrucksvolles Ergebnis dieser klassischen Ingenieurskunst ist
der Doppelkäfigläufer – im Fachjargon auch als Doppelstabkäfigläufer,
Doppelkurzschlussstabläufer oder englisch Double Squirrel Cage Rotor bekannt.

Neben vertrauten Bauarten wie dem Einfachkäfigläufer, Tiefnutenläufer,
Widerstandsläufer oder Wicklungsläufer (Schleifringläufer bzw. Gleichstrom-
Anker) gehört der Doppelkäfigläufer zu den spezialisierten Konstruktionen unter
den Drehstrom-Asynchronmaschinen.

--------------------------------------------------------------------------------

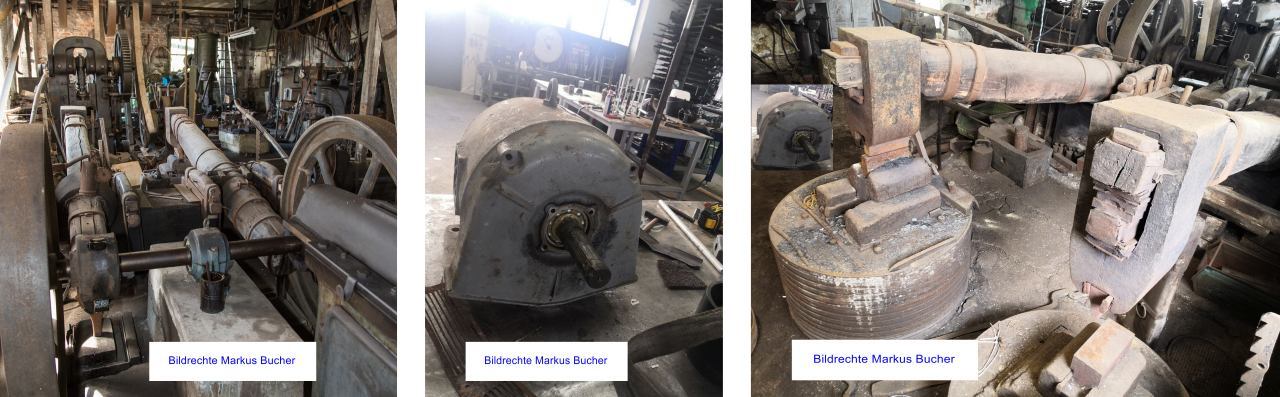

Aus der Werkstattpraxis: Rettung für ein historisches Hammerwerk
--------------------------------------------------------------------------------

Wie der Zufall es will, bekamen wir bei AQ Pluss Motoren kürzlich einen sehr
speziellen Elektromotor zur Reparatur in unsere Werkstatt. Es handelte sich um
den zentralen Transmissionsantrieb eines alten Hammerwerks. Das Tragegerüst
dieser historischen Anlage bestand noch komplett aus mächtigen Holzbalken – zwar
schon sehr alt, aber mechanisch absolut intakt. Der Schlosser hatte das
Hammerwerk bis zuletzt genutzt und wollte es unbedingt wieder in Betrieb nehmen.

Eine Reparatur des Altmotors war allerdings nicht mehr möglich, da die
mechanischen Schäden am Gehäuse und Läufer extrem stark ausgeprägt waren. Der
ursprüngliche Antrieb war ein alter Doppelkurzschlussstabläufermotor. Ein
direkter 1:1-Ersatz von der Stange existiert für solche Sonderkonstruktionen
heute schlichtweg nicht mehr.

Unsere Spezialisten von AQ Pluss Motoren nahmen die Herausforderung an: Wir
überschlugen präzise das erforderliche Anzugsmoment sowie das notwendige
Betriebsdrehmoment der Holzkonstruktion. Als optimale Ersatzlösung definierten
wir einen robusten 7,5 kW, 8-poligen Elektromotor mit Direktanlauf. Dem Kunden
gaben wir direkt die passenden Empfehlungen für den Elektriker an die Hand, um
die Absicherung und die elektrische Installation fachgerecht auszuführen. Das
alte hölzerne Hammerwerk konnte so gerettet und wieder zuverlässig betrieben
werden. Das sind maßgeschneiderte Problemlösungen und Sonderarbeiten, die man
nicht jeden Tag auf dem Tisch hat!

--------------------------------------------------------------------------------
Die Physik dahinter: Wie funktioniert der Doppelkäfigläufer?
--------------------------------------------------------------------------------

Warum wählten die Konstrukteure früher überhaupt einen Doppelkäfigläufer? Der
Grund liegt in den hervorragenden Anlaufeigenschaften bei gleichzeitig hohem
Wirkungsgrad im Betrieb. Bei dieser Bauart befinden sich zwei getrennte, in den
Rotorblechen übereinanderliegende Käfige:

1. Der äußere Anlaufkäfig: Er besitzt Stäbe mit höherem elektrischem Widerstand
(z. B. aus Messing oder Bronze) und weist eine geringe Induktivität auf.

2. Der innere Betriebskäfig: Er besteht aus sehr gut leitendem Material (z. B.
Kupfer) mit hohem Querschnitt und hoher Induktivität.

Beim Einschalten (hohe Läuferfrequenz) wirkt der sogenannte
Stromverdrängungseffekt: Die hohe Induktivität sperrt den inneren Käfig, sodass
der Strom primär durch den äußeren Anlaufkäfig fließt. Dies bewirkt ein sehr
hohes Anzugsmoment bei gleichzeitig begrenzt niedrigem Anlaufstrom. Mit
steigender Drehzahl sinkt die Läuferfrequenz, und der Strom verlagert sich voll
in den niederohmigen inneren Betriebskäfig.

Ein weiterer entscheidender Vorteil: Das gefürchtete Sattelmoment wird nahezu
vollständig vermieden. Das Sattelmoment beschreibt die kleine Einbuchtung (den
typischen Einbruch wie bei einem Sattel) in der Drehmomentkurve während des
Hochlaufs. Durch das abgestimmte Zusammenspiel beider Käfige läuft der Motor
ohne diesen Einbruch extrem kraftvoll und gleichmäßig an.

--------------------------------------------------------------------------------
Fazit & Experten-Tipp
--------------------------------------------------------------------------------

Ob Sonderbauform, Spezialanfertigung oder nicht mehr lieferbarer Altmotor: Wo
Standardkataloge an ihre Grenzen stoßen, finden wir die passende mechatronische
Lösung für Ihre Industrieanlage.

Fazit: AQ Pluss nutzen – bringt Nutzen!!

PS: AQ Pluss Motoren als Spezialist für nicht ersetzbare Elektromotoren – hat
das Problem Drehstrommotor mit Doppelstabrotor erfolgreich gelöst.

Unser Kollege bearbeitet gerade das Angebot ... Ihre Daten ??

 Elektromotoren-Glossar-Blog Doppelkäfigläufer

Doppelkäfigläufer, Einfachkäfigläufer, Tiefnutenläufer, Widerstandsläufer, Wicklungsläufer = (Schleifringläufer), Wicklungsläufer, (DC-Anker), es gibt noch einfach exotischere, aber die werden immer unwesentlicher. Synonyme für Doppelkäfigläufer sind Doppelstabkäfigläufer, Tiefnutenläufer (oder auch englisch Double Squirrel Cage Rotor).

Wir kehren hier den normalen Elektromotoren-Glossar-Blog um, erst unseren Entwurf, das Script, als Vorlage. Dann die KI-Nachbearbeitung für den journalistischen Stil des Elektromotoren-Glossar-Blogs, inklusive der Formatierung.

Heute kann man mit modernen Materialien, Elektronik und Antriebskonzepten Antriebsprobleme lösen. Früher musste man allerdings die Physik ausreizen, was nichts anderes bedeutet, als dass man z. B. knifflige Rotorgeometrien wie doppelte Käfige in Rotorblechen entwickelte. Das Ergebnis war ein anzugsstarker, sehr anzugsstarker E-Motor und darüber hinaus fast kein Sattelmoment. Sattelmoment ist die kleine Einbuchtung (wie ein Sattel) in der Drehmomentkurve. Wie der Zufall so spielte, hatten wir einen solchen speziellen E-Motor zur Reparatur bekommen. Der Antrieb, der E-Motor, war ein Transmissionsantrieb in einem alten Hammerwerk, das noch aus Holzbalken gebaut war. Zar schon sehr alt, aber noch intakt, der Schlosser hatte es benutzt und wollte es wieder benutzen. Eine Reparatur war allerdings nicht gewünscht, die Schäden waren mechanisch sehr, sehr stark ausgeprägt.

Wir haben dann das erforderliche Anzugsmoment und das erforderliche Drehmoment zu überschlagen. Was dabei herauskam, war ein 7,5 kW 8-poliger E-Motor mit Direktanlauf. Dem Kunden wurden dann noch die Empfehlungen für den Elektriker mitgegeben, um die neue erforderliche Installation und Absicherung auszuführen. Das alte hölzerne Hammerwerk konnte so gerettet werden. Bedingt konnte der alte Doppelkurzschlussstabläufermotor ersetzt werden. Das sind Arbeiten und Problemlösungen, die man nicht jeden Tag hat.

Fazit: AQ Pluss nutzen – bringt Nutzen!!

PS:

AQ Pluss Motoren als Spezialist für nicht ersetzbare Elektromotoren – hat das Problem DMot mit Doppelstabrotor gelöst.

Die Physik ist im unteren Teil der KI-Nachbearbeitung zu lesen.
