Bauformen nach Baugrößen Maßtabellen, AuszugElektromotor Bauformen – Maßtabellen nach IEC im Überblick
Elektromotoren in Baugrößen und Bauformen
lassen sich am besten in Tabellenform erfassen.
Genau dafür stehen die vorliegenden
10 Maßtabellen zur Verfügung.
Sie bilden die Grundlage für:
schnellen Größenvergleich
sichere Auswahl
technische Bewertung im Ersatzfall
Struktur der Tabellen: System statt Zufall
Die Tabellen sind klar nach Bauformen gegliedert:
B3 Fußmotor
B5 Flanschmotor
B14 Flansch (klein / groß)
B3/B5 Kombination (B35)
B3/B14 Kombination (B34)
Diese Systematik folgt der IEC-Norm
und ermöglicht eine direkte Zuordnung.
Beispiel: B3 Fußmotor (IEC)
Die klassische Fußbauform B3 zeigt:
definierte Fußmaße vorne und seitlich
klare Lochabstände
normierte Baugrößen von 56 bis 315+
Beispiel Baugröße 56:
Fußmaß vorne: 90 mm
Fußmaß Seite: 71 mm
Diese Maße sind entscheidend
für Austausch und Montage.
Flanschmotoren B5 und B14 im Vergleich
Die Flanschbauformen unterscheiden sich
vor allem in ihren Durchmessern:
B5 Flansch (groß):
größerer Zentrierdurchmesser
größere Lochkreise
für schwere Anwendungen
Beispiel Baugröße 63:
Lochkreis: 115 mm
B14 Flansch (klein/groß):
kompaktere Bauweise
geringere Flanschdurchmesser
ideal für enge Einbauräume
Diese Unterschiede sind entscheidend
bei der Auswahl des passenden Motors.
Kombinierte Bauformen: B35 und B34
Die Kombinationen aus Fuß und Flansch
erweitern die Einsatzmöglichkeiten:
B35 = Fuß + B5 Flansch
B34 = Fuß + B14 Flansch
Die Tabellen zeigen hier beide Maßwelten:
Fußbefestigung
Flanschanschluss
in einer Übersicht.
Norm und Realität: IEC vs. Sonderbau
Ein wichtiger Punkt aus den Tabellen:
Nicht jede Baugröße entspricht automatisch
der IEC-Norm.
Es gibt Abweichungen:
S, M, L Varianten
teilweise „keine Norm“-Kennzeichnung
Das bedeutet in der Praxis:
nicht jeder Motor ist 1:1 austauschbar
Maßabweichungen müssen geprüft werden
Praxisnutzen der Maßtabellen
Die Tabellen liefern konkrete Vorteile:
1. Schneller Vergleich
Baugrößen direkt nebeneinander
Unterschiede sofort sichtbar
2. Sichere Auswahl
passende Bauform identifizieren
Einbaumaße prüfen
3. Ersatzbewertung
passt ein Standardmotor?
oder liegt eine Sonderbauform vor?
Wenn kein Normmotor passt
Genau hier zeigt sich der eigentliche Nutzen.
Weicht ein Motor von der Norm ab:
Austausch wird schwierig
Anpassungen werden notwendig
Kosten steigen
Oder:
→ Reparatur wird zur besseren Lösung
Verbindung zur Praxis: Reparaturentscheidung
Mit Hilfe der Tabellen lässt sich schnell klären:
IEC-konform → Standardersatz möglich
nicht normgerecht → Speziallösung nötig
Im zweiten Fall greift die AQ Pluss Motoren Nische:
Reparatur nicht ersetzbarer Motoren
Neuwicklung und mechanische Anpassung
Erhalt der Originalfunktion
Fazit: Tabellen als zentrales Werkzeug
Die 10 Maßtabellen sind mehr als
eine Datensammlung.
Sie sind ein praktisches Werkzeug für:
Planung
Auswahl
Ersatzentscheidungen
Und vor allem:
Sie verhindern Fehlentscheidungen
bei der Motorauswahl.
Nutzen bringt Nutzen:
Tabellen einsetzen –
AQ Pluss Motoren nutzen !!

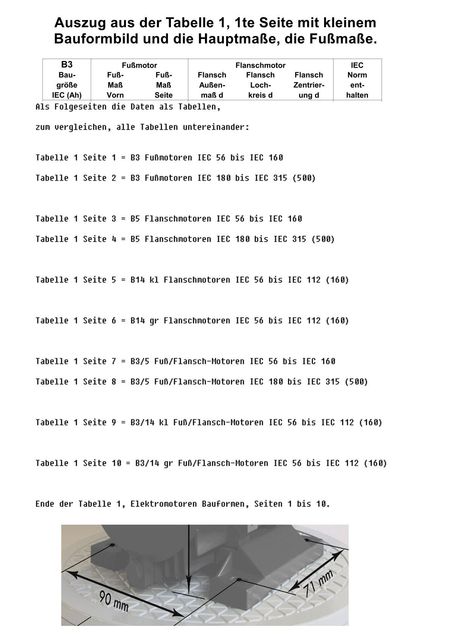

Als Folgeseiten die Daten als Tabellen,
zum vergleichen, alle Tabellen untereinander:

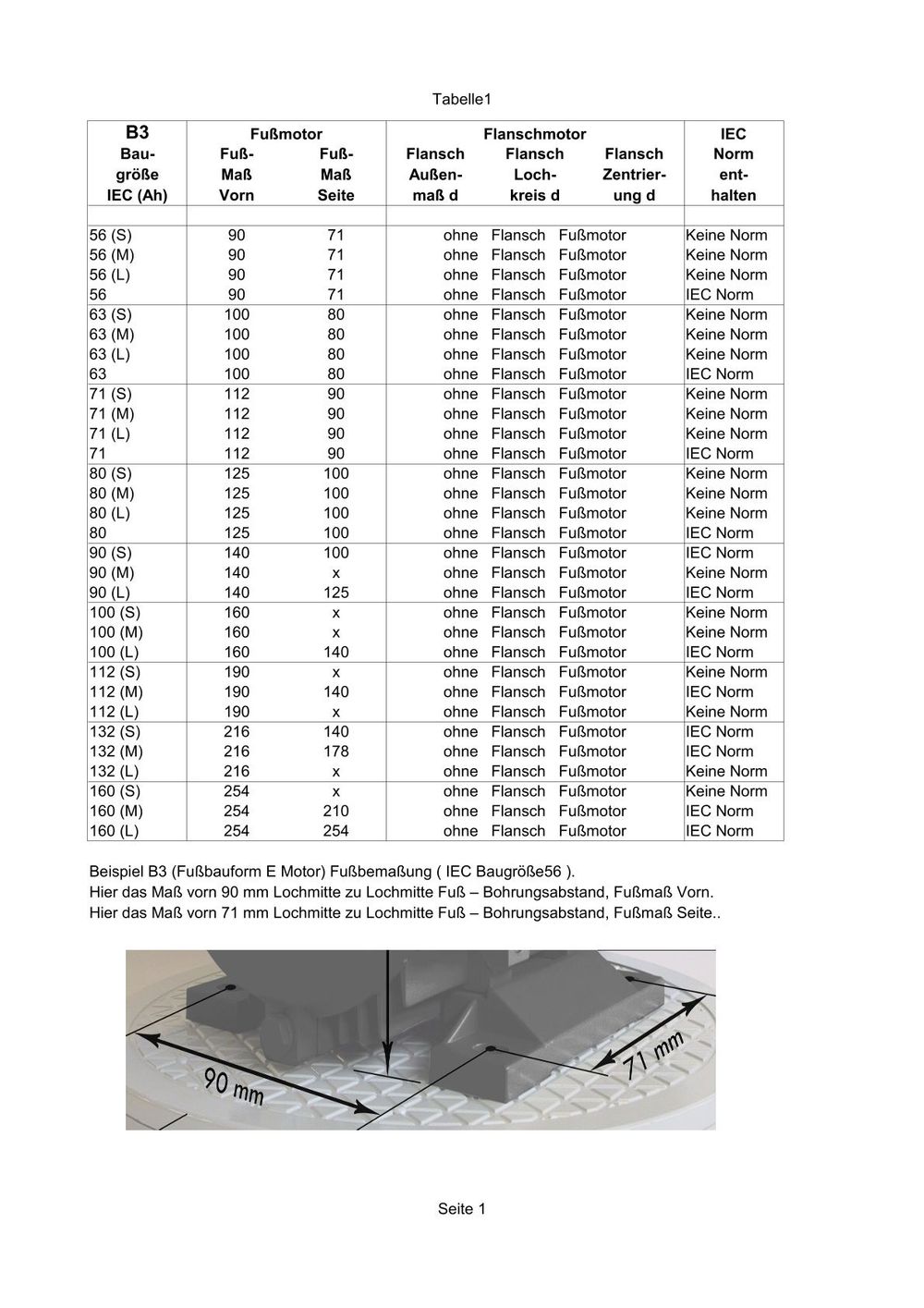

Tabelle 1 Seite 1 = B3 Fußmotoren IEC 56 bis IEC 160

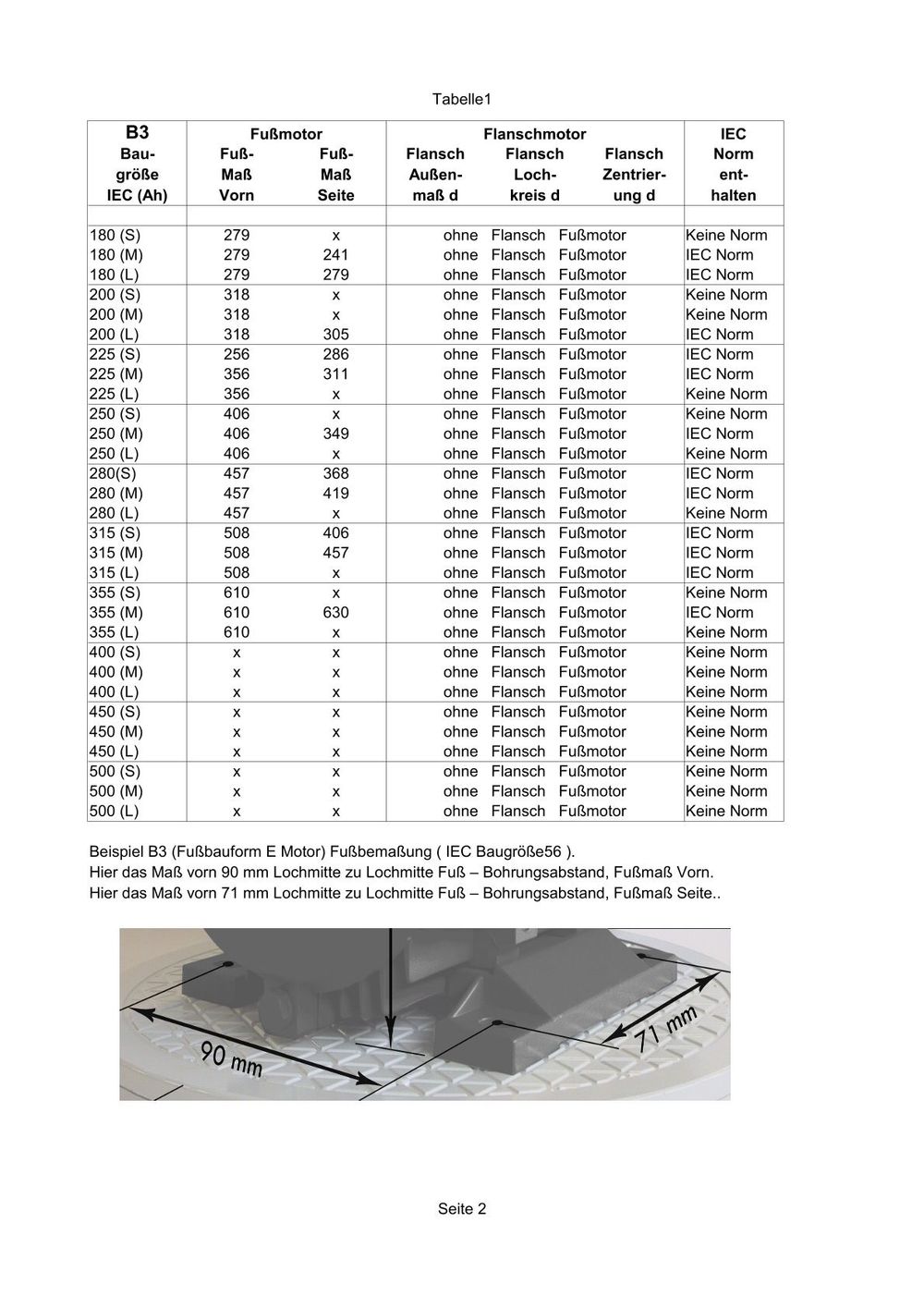

Tabelle 1 Seite 2 = B3 Fußmotoren IEC 180 bis IEC 315 (500)

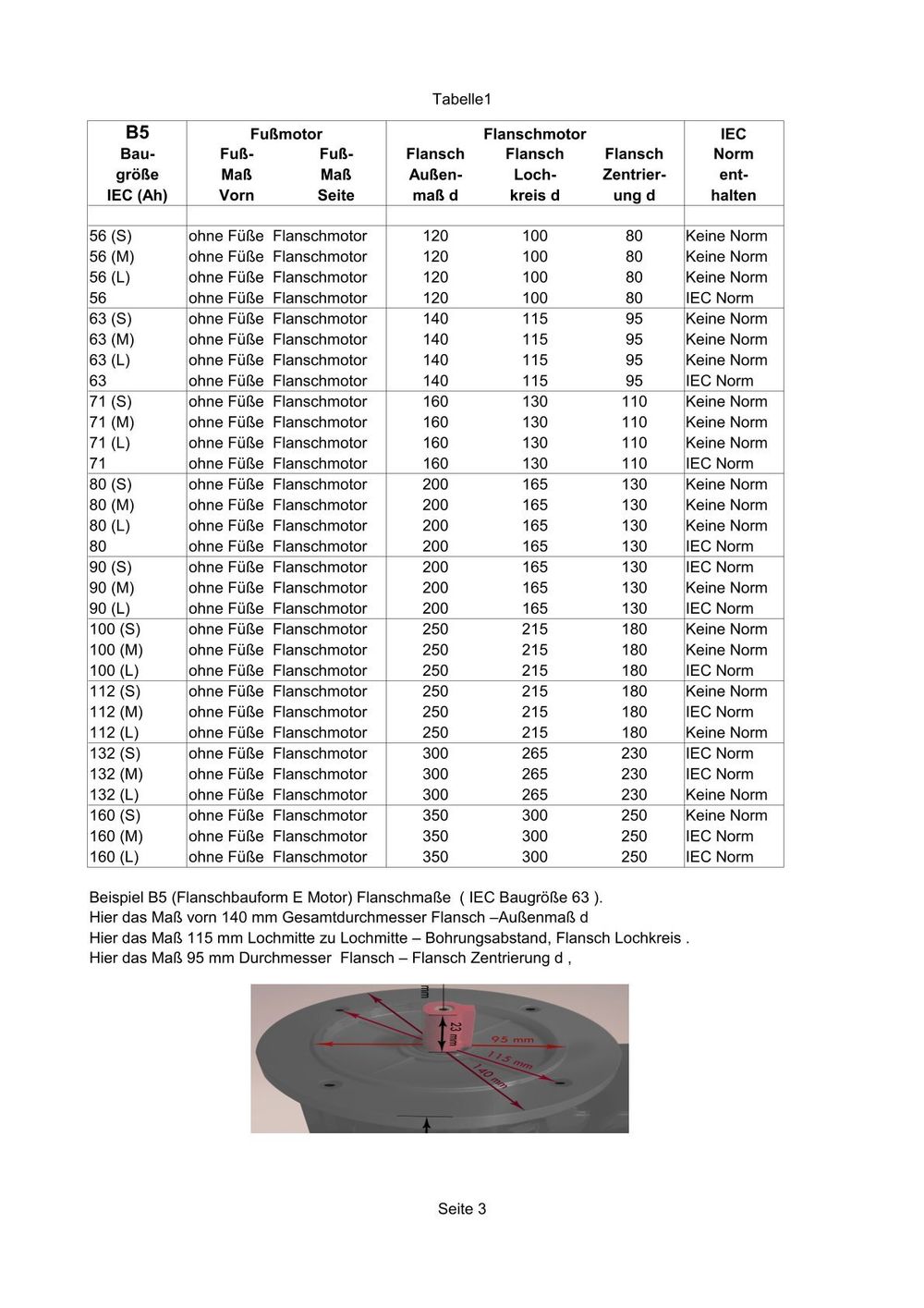

Tabelle 1 Seite 3 = B5 Flanschmotoren IEC 56 bis IEC 160

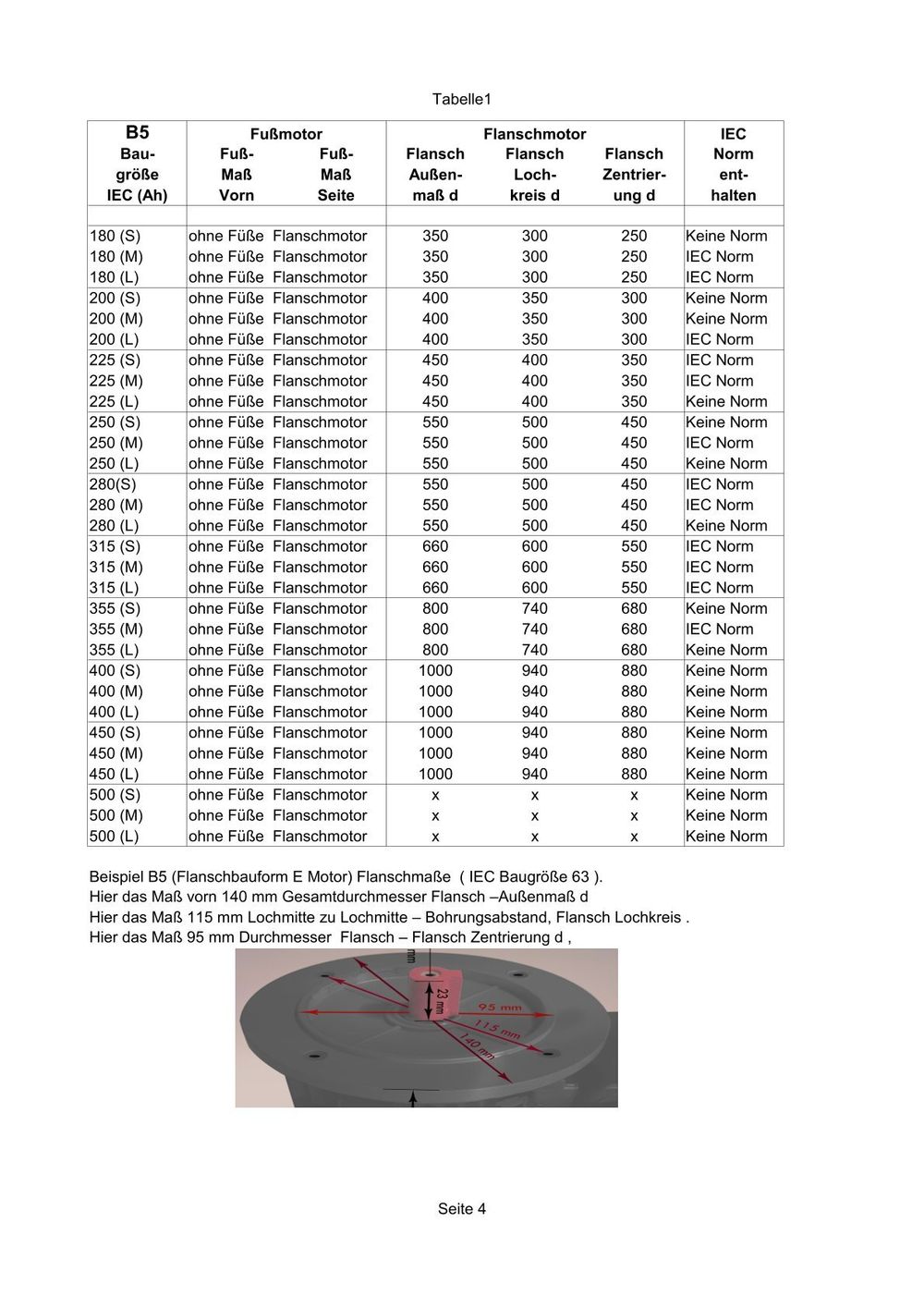

Tabelle 1 Seite 4 = B5 Flanschmotoren IEC 180 bis IEC 315 (500)

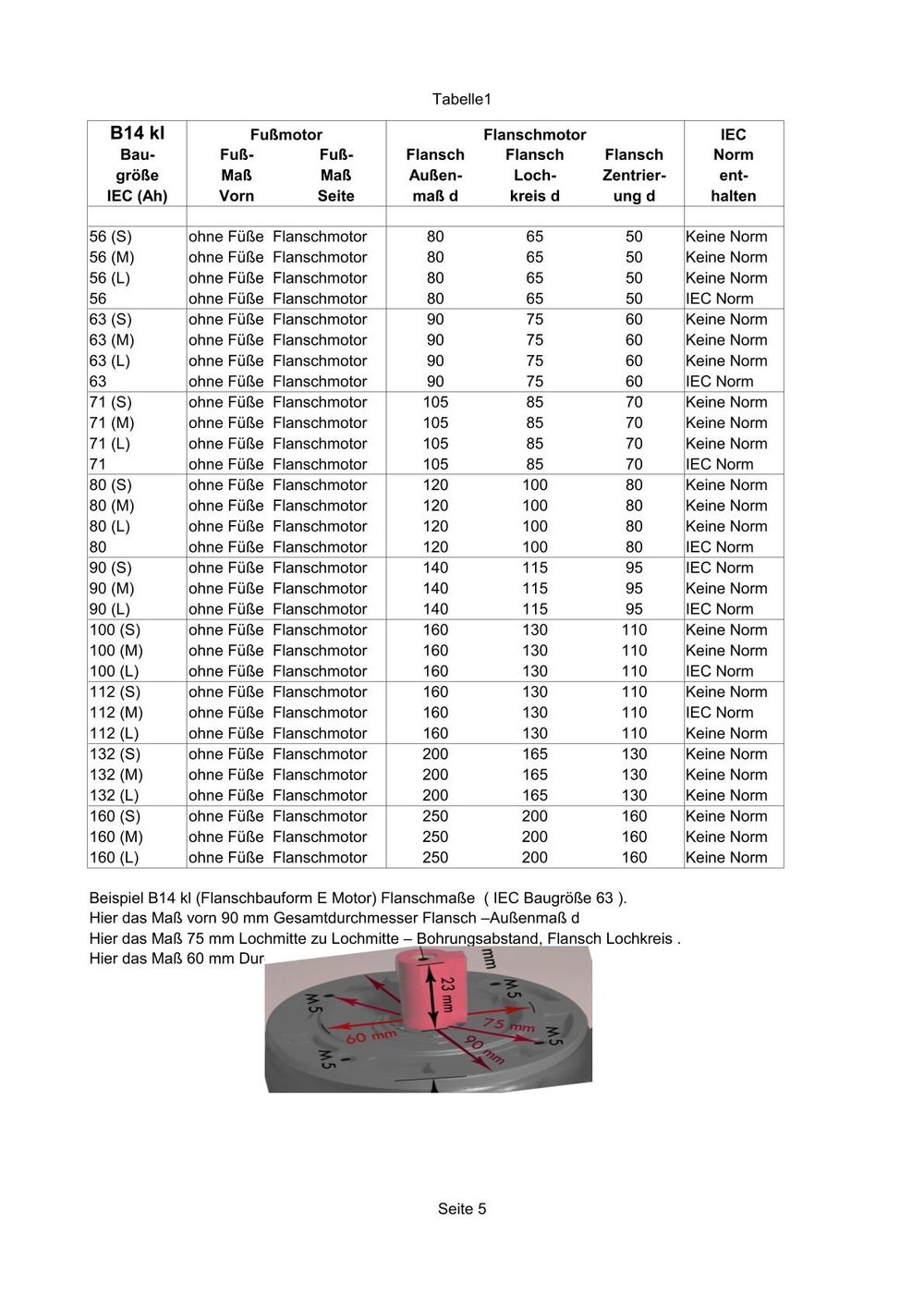

Tabelle 1 Seite 5 = B14 kl Flanschmotoren IEC 56 bis IEC 112 (160)

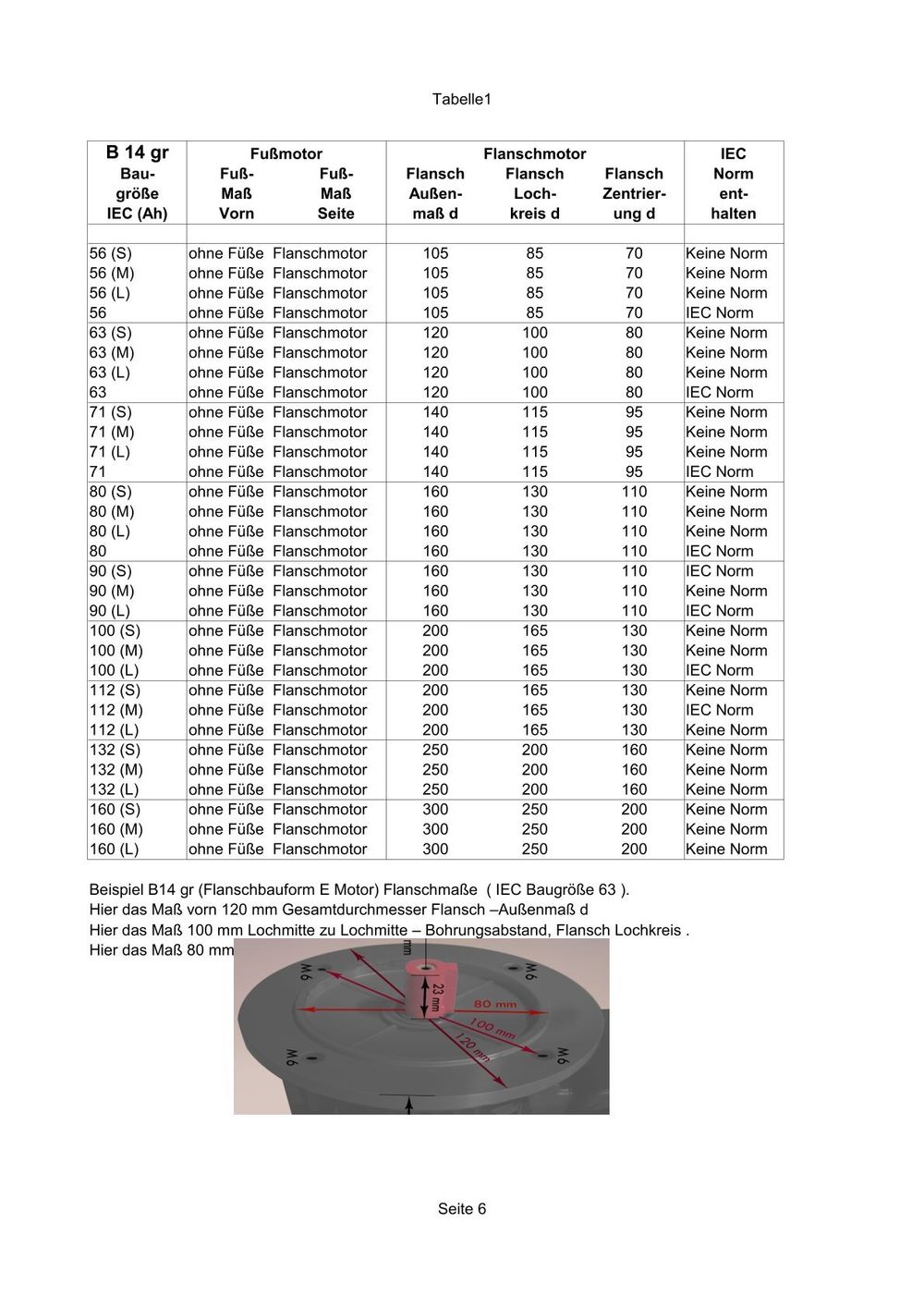

Tabelle 1 Seite 6 = B14 gr Flanschmotoren IEC 56 bis IEC 112 (160)

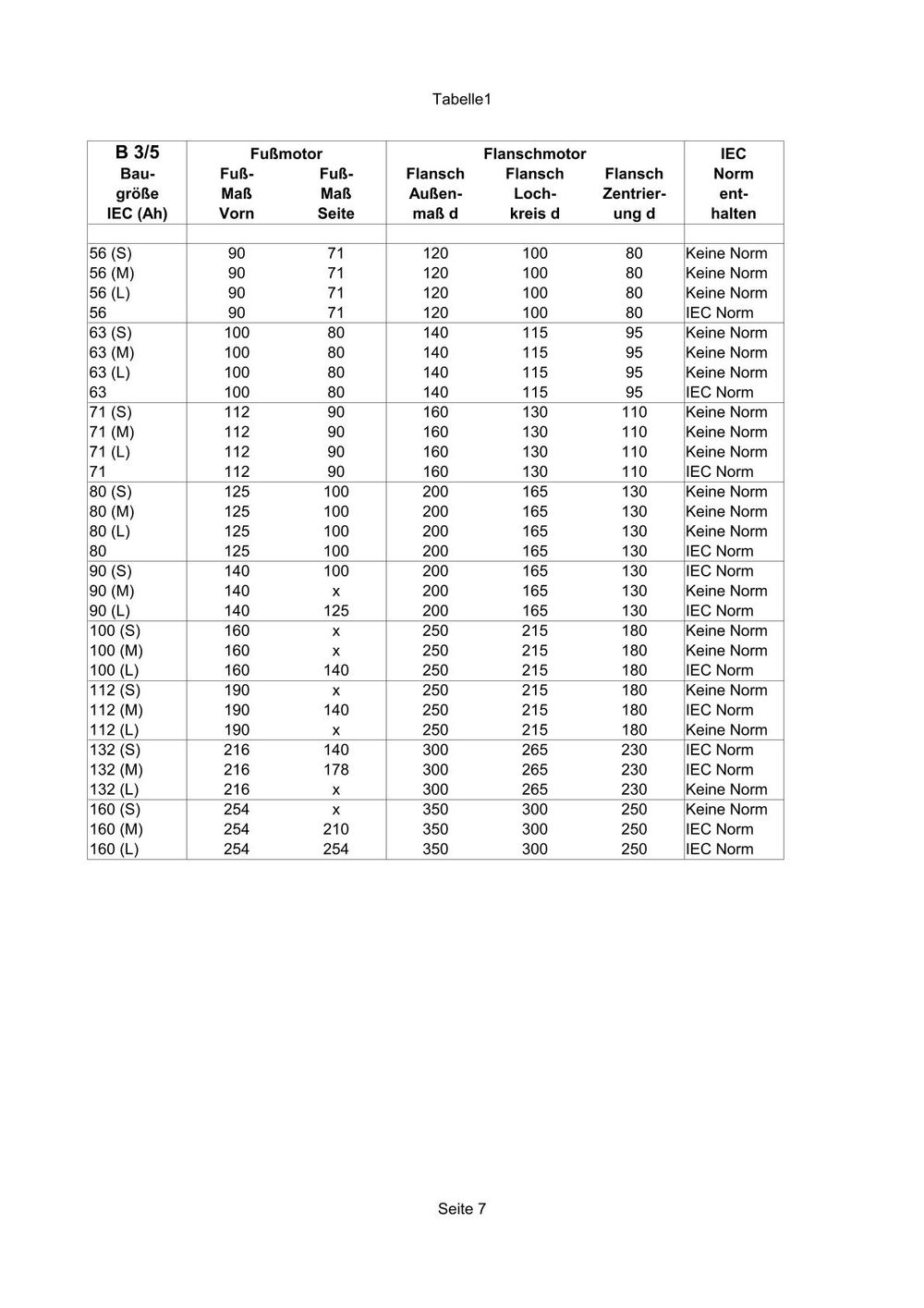

Tabelle 1 Seite 7 = B3/5 Fuß/Flansch-Motoren IEC 56 bis IEC 160

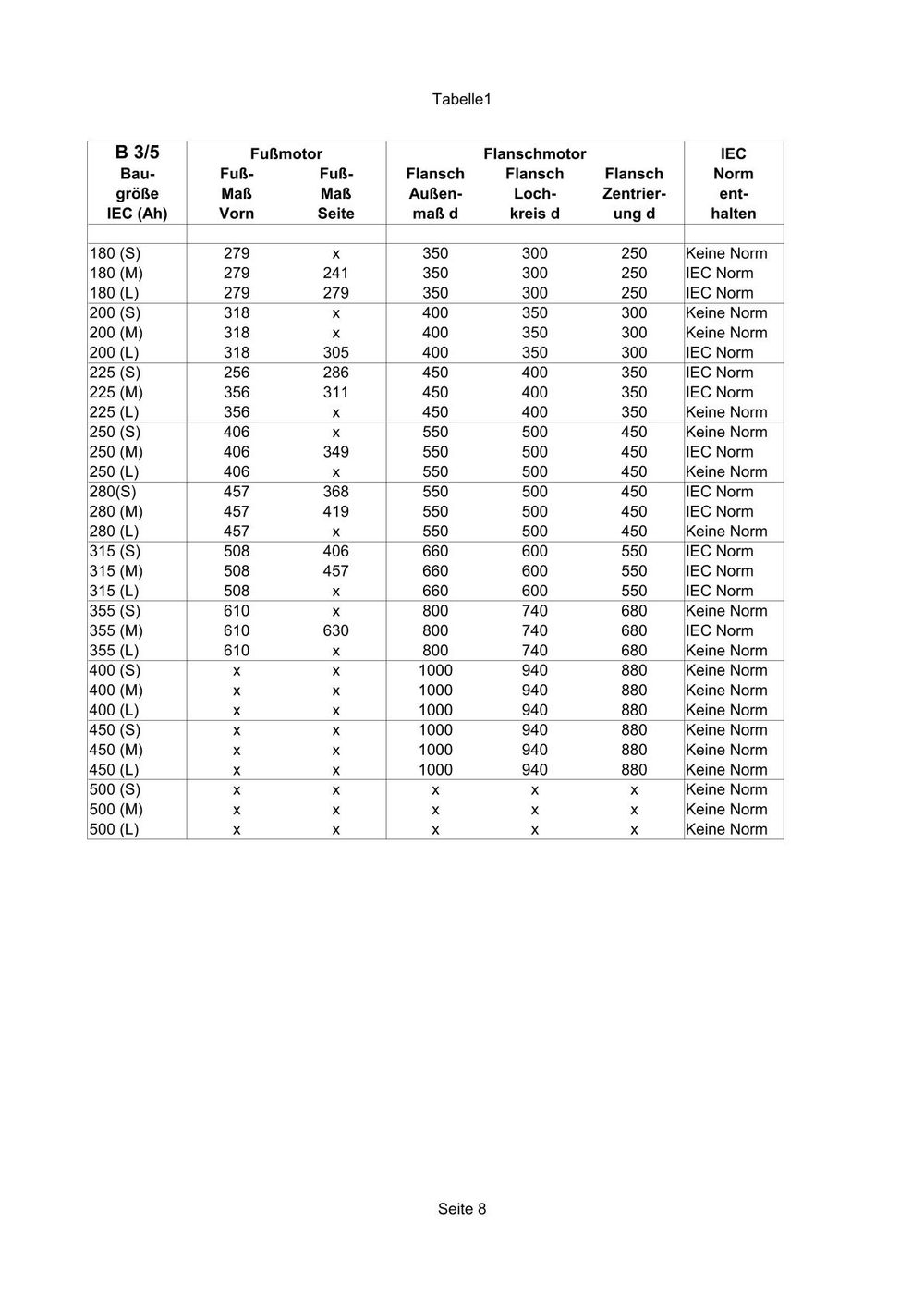

Tabelle 1 Seite 8 = B3/5 Fuß/Flansch-Motoren IEC 180 bis IEC 315 (500)

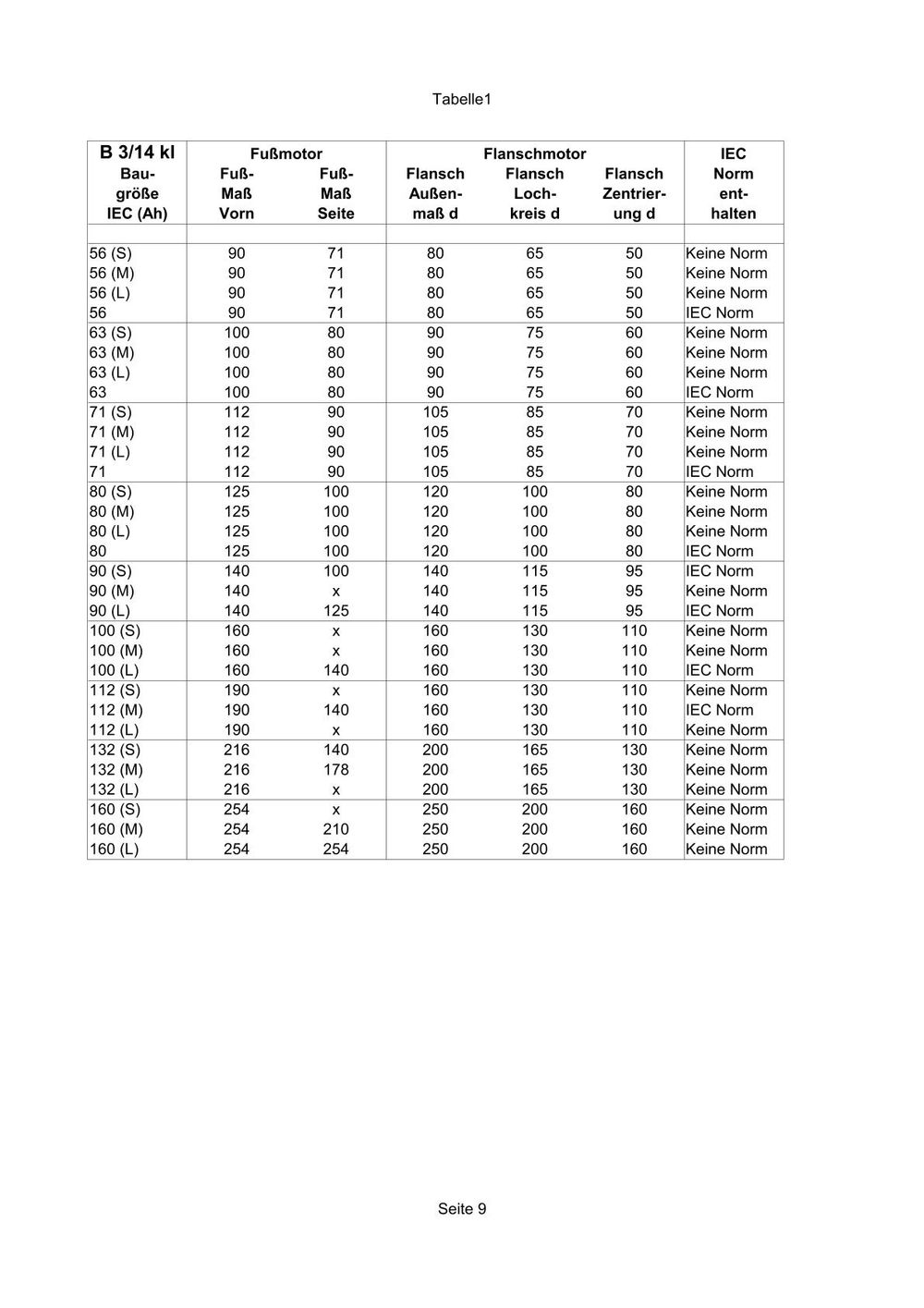

Tabelle 1 Seite 9 = B3/14 kl Fuß/Flansch-Motoren IEC 56 bis IEC 112 (160)
Tabelle 1 Seite 10 = B3/14 gr Fuß/Flansch-Motoren IEC 56 bis IEC 112 (160)
Ende der Tabelle 1, Elektromotoren Bauformen, Seiten 1 bis 10,
zur persönlichen Verwendung kostenfrei (Copyright bei AQ Pluss),
bei Weitergabe nur mit Copyright - Angabe: www.elektromotoren-blog.de.
