Was bringt der Hochspannungstest mit 2 kV bei E-Motoren?
Erfahren Sie im Glossar alles über Isolationsprüfung,

Stoßspannungstests und Sicherheit nach der

Reparatur eines E Motors.

2.000 Volt für einen 400-Volt-Motor?

Erfahren Sie im AQ Pluss Glossar, warum der Hochspannungstest

verdeckte Isolationsfehler in der Wicklung schonungslos

aufdeckt, wie Stoßspannungstests funktionieren und

warum Sicherheit vorgeht!

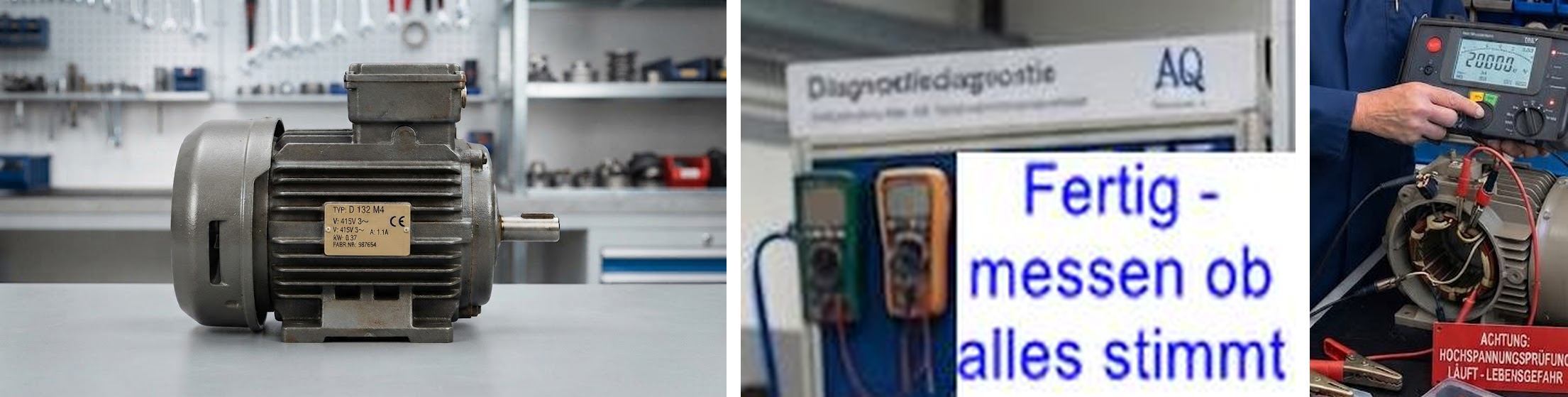

Elektromotoren Glossar Blog - Hochspannungstest nach der Reparatur

WAS IST DER HOCHSPANNUNGSTEST BEI ELEKTROMOTOREN?
--------------------------------------------------------------------------------
Unter dem **Hochspannungstest** (auch **Isolationsfestigkeitsprüfung**) ver-
steht man ein elektrisches Prüfverfahren, bei dem eine weit überhöhte Prüfspan-
nung an die Statorwicklung eines Elektromotors angelegt wird.

Während Standardmotoren im Alltagsbetrieb an 230 V Einphasen- oder 400 V Dreh-
strom arbeiten, beaufschlagt man sie im Prüffeld kurzzeitig mit einer Hochspan-
nung von meist **2,0 kV (2.000 Volt)** gegen das Gehäuse und zwischen den Wick-
lungssystemen.

Der Zweck dieser Prüfung ist nicht der Probelauf, sondern das schadenfreie Über-
prüfen der Isolationsfestigkeit des verarbeiteten Spezial-Kupferlackdrahtes
sowie des Nutenisolationsmaterials.


WARUM DIE PRÜFUNG SCHONUNGSLOS SCHWACHSTELLEN AUFDECKT
--------------------------------------------------------------------------------
Fehlstellen in der Isolierung – wie winzige Risse im Drahtlack, Scheuerstellen
durch Schwingungen oder Beschädigungen beim Einziehen der Spulen – schlagen bei
einer Spannung von 2.000 Volt sofort durch.

* **Effekt beim Durchschlag:**
  An der schadhaften Stelle kommt es zu einem deutlichen Überschlag (oft als
  leichter Knall hörbar), und es fließt augenblicklich ein hoher Fehlerstrom.
* **Diagnose:**
  Der Fehler wird sofort erkannt. Ohne diesen Test würde der Motor zwar kurz-
  zeitig im Normalnetz laufen, doch die geschädigte Stelle würde im Betrieb
  schleichend weiter degradieren und früher oder später zum unvorhergesehenen
  Totalschaden führen.


DAS KUNDENDILEMMA: "IHR HABT MEINEN MOTOR GANZ KAPUTT GEMACHT!"
--------------------------------------------------------------------------------
Gelegentlich liefern Kunden Motoren mit der vagen Aussage ein: *"Der Motor läuft
noch, aber er riecht komisch oder hat eventuell einen kleinen Knaks an der Wick-
lung."*

Wird ein solcher Motor im Prüffeld dem Hochspannungstest unterzogen, brennt die
bereits geschädigte Isolationsstelle endgültig durch. Der Motor ist danach voll-
ständig funktionsunfähig.

Was auf den ersten Blick wie eine "Zerstörung durch die Werkstatt" wirkt, ist
in Wahrheit gelebte Arbeitssicherheit: Ein Motor mit geschädigter Isolierung
stellt ein erhebliches Sicherheitsrisiko dar (Gefahr von Gehäuseschluss, Körper-
durchströmung oder Brand) und darf unter keinen Umständen unrepariert in den
Betrieb zurückkehren.


SCHRITTWEISE PRÜFUNG: ZERSTÖRUNGSSFREIE TESTVERFAHREN
--------------------------------------------------------------------------------
Um Wicklungen nicht unnötig zu belasten, nutzt die moderne Werkstatt- und
Serienfertigung eine abgestufte Abfolge von Prüfverfahren:

1. **Widerstandsmessung (Gleichstromwiderstand):**
   Messen der Widerstandswerte von Wicklung zu Wicklung sowie gegen Masse/Erde.
   Zeigt symmetrische Abweichungen zwischen den drei Phasen.

2. **Stoßspannungstest (Surge-Test):**
   Ein zerstörungsfreies, hochfrequentes Testverfahren. Eine Spannungswelle
   wird in die Wicklung eingespeist. Die Kurvenform des abklingenden Strom-
   signals wird grafisch ausgewertet und mit einem intakten Referenzmuster
   verglichen. Abweichungen zeigen Windungsschlüsse sofort an.

3. **Abschließender Hochspannungstest:**
   Bildet den finalen Belastungstest für das Gesamtsystem aus Wicklung, Tränk-
   harz und Nutenisolation.

4. **Mechanischer Probelauf:**
   Zum Abschluss prüft ein kurzer Leerlaufbetrieb Lager, Schwingungen und Ge-
   räuschentwicklung.


AQ PLUSS MOTOREN: PRÄZISION BEI WICKELREPARATUR UND ENDKONTROLLE
--------------------------------------------------------------------------------
Geben Sie Ihren durchgebrannten Elektromotor bei **AQ Pluss Motoren** in Re-
paratur, gehen wir keine Kompromisse ein. Nach der Neuwicklung muss jeder Sta-
tor den strengen Hochspannungstest klaglos bestehen – damit Ihre Maschine
nach dem Einbau wieder jahrelang sicher läuft.

> **AQ Pluss nutzen – bringt Nutzen!!**
================================================================================

Bild füge ich ein.

Elektromotoren Glossar Blog Hochspannungstest

Hoch – Spannung – Test, genau das machen wir, wir nehmen eine hohe Spannung von 2 kV (2.000 Volt), bei einer Betriebsspannung von einem E-Motor, der 230 V Einphasen oder 400 V Mehrphasen hat, und legen die an, um zu testen. Testen bedeutet, erst mal nicht laufen lassen, das kommt später; testen bedeutet, mit der hohen (überhöhten) Spannung auf fehlerhafte Isolationsstellen in den Wicklungen zu prüfen. Fehlerhafte Stellen wie Risse im Drahtloch oder andere, Scheuerstellen am Drahtloch gegeneinander, schlagen bei hoher Spannung sofort durch, es kommt zu einem leichten Knall (meistens, nicht immer), es fließt ein kurzer, heftiger Strom – Wicklung nicht in Ordnung, sofort erkannt.

Ohne diesen Hochspannungstest würden solche Fehlstellen langsam zum E-Motor-Ausfall führen, das kann etwas langsamer gehen, das kann auch sehr viel langsamer gehen, dass es zum Durchschlag kommt. Der Sinn des Ganzen ist ja, dass Ihr E-Motor sicher seine Lebensphase erbringt.

Außerdem gibt es ein paar Vorschriften, die das regeln, damit eine Sicherheitszone entsteht, um Gefahren zu vermeiden. Bekommen wir einen E-Motor mit der Kundenaussage (gar nicht so selten) „es kann sein, dass der E-Motor was an der Wicklung hat“, dann prüfen wir auf jeden Fall erst mal mit Hochspannung auf eventuelle Fehlerstellen.

Hatte die E-Motorwicklung nur einen „kleinen Knax“ irgendwo – jetzt ist sie richtig hinüber. Das versteht nicht jeder, dass wir den Testmotor jetzt „ganz kaputt“ gemacht haben, aber es ist unumgänglich. Der „defekte“ E-Motor stellt ein Risiko und eine Gefahr dar – da gibt es keine Diskussion.

In einer Serienfertigung ist die Prüfung nicht ganz so rigide. Es werden erst Prüflinge eingesetzt, die nicht gleich zu einer Zerstörung führen würden. Widerstandsmessung von Wicklung zu Wicklung und Wicklungen zu „Erde“ sind da als Zwischentests normal und „nicht zerstörend“.

Die erste richtige Prüfung ist ein Stoßspannungstest mit der Auswertung der Stromschwingung. Stromspannungstests zeigen ein grafisches Muster, eine Kurve, wie der Strom rapide ansteigt und dann langsam wellenförmig abebbt. Referenzwerte von einer intakten Wicklung und dem jeweiligen Testobjekt zeigen an, ob etwas „nicht stimmt“. Natürlich ist auch die Hochspannungsprüfung der Schlussstrich der Prüfungen, ein kurzer Probelauf gibt auch preis, ob mechanisch alles in Ordnung ist.

AQ Pluss nutzen – bringt Nutzen!

Geben Sie uns Ihren durchgebrannten Elektromotor zur Reparatur, zum Schluss geben wir ihm nochmal ordentlich was drauf… den Hochspannungstest muss er klaglos aushalten.
