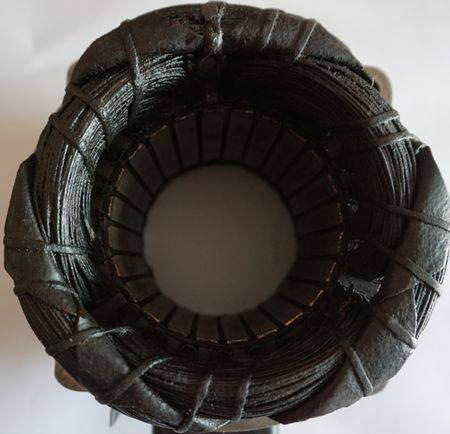

Elektromotor läuft schwer – Wicklungsschaden

Elektromotoren arbeiten mit elektromagnetischen Feldern.
Diese Felder entstehen in den Wicklungen des Motors.

Sind die Wicklungen beschädigt, verändert sich das
Magnetfeld im Motor. Der Rotor wird nicht mehr gleichmäßig
angetrieben.

Die Folge:
Der Elektromotor läuft schwer, verliert Leistung oder
startet nur noch mit Mühe.

Aufgabe der Motorwicklung

Die Wicklung ist das Herzstück eines Elektromotors.
Sie besteht aus isolierten Kupferleitern, die im
Stator eingebaut sind.

Fließt Strom durch diese Leiter, entsteht ein
Magnetfeld.

Dieses Magnetfeld setzt den Rotor in Bewegung
und erzeugt das Drehmoment des Motors.

Ist die Wicklung beschädigt, arbeitet der Motor
nicht mehr richtig.

Typische Symptome eines Wicklungsschadens

Ein Wicklungsschaden macht sich meist durch
mehrere Anzeichen bemerkbar.

Typische Hinweise sind:

• Motor läuft schwer oder unruhig

• Motor verliert deutlich an Leistung

• erhöhte Stromaufnahme

• starke Erwärmung

• ungewöhnlicher Geruch nach Isolationsmaterial

In manchen Fällen startet der Motor noch,
erreicht aber nicht mehr seine normale Drehzahl.

Häufige Ursachen

Wicklungsschäden entstehen meist durch
thermische oder elektrische Belastung.

Typische Ursachen sind:

• Überlastung des Motors

• mangelnde Kühlung

• falsche Betriebsspannung

• verschmutzte Lüftungskanäle

• Alterung der Isolierung

Auch häufige Startvorgänge können die
Motorwicklung stark belasten.

Windungsschluss im Motor

Eine besonders kritische Form des Schadens
ist der sogenannte Windungsschluss.

Dabei berühren sich zwei Wicklungsdrähte
durch beschädigte Isolierung.

Der Strom nimmt dann einen kürzeren Weg
durch die Wicklung.

Das führt zu:

• sehr hoher Stromaufnahme

• starken Erwärmungen

• ungleichmäßigen Magnetfeldern

Der Motor läuft dann schwer und verliert
schnell an Leistung.

Gefahr weiterer Schäden

Ein Wicklungsschaden bleibt selten lange
ohne Folgen.

Durch die ungleichmäßigen Kräfte können
weitere Probleme entstehen:

• Überhitzung des Motors

• Beschädigung der Lager

• Rotor schleift im Stator

Wird der Motor weiter betrieben, kann
es schließlich zum kompletten Ausfall kommen.

Wicklungsreparatur als Lösung

In vielen Fällen muss ein Elektromotor mit
Wicklungsschaden nicht ersetzt werden.

Eine fachgerechte Neuwicklung kann den
Motor wieder vollständig funktionsfähig
machen.

Dabei werden:

• beschädigte Wicklungen entfernt

• neue Kupferwicklungen eingebaut

• Isolierung erneuert

• Motor elektrisch geprüft

So lässt sich die Lebensdauer eines Motors
oft deutlich verlängern.

AQ Pluss Motoren prüft Elektromotoren,
erkennt Wicklungsschäden und führt
fachgerechte Reparaturen durch.
