Wenn der alte 380V-Elektromotor streikt, scheitert
der direkte Ersatz oft an der modernen
400V Normung. Erfahren Sie,
warum ein stärkerer Motor
in gleicher Baugröße die
Rettung ist.
Elektromotor ersetzen oder reparieren:
Das Problem mit 380V & IE3
Elektromotor ersetzen 5,5 7,5 11 15 KW (18,5) 2 pol B5Nicht immer kann man einen alten Elektromotor so einfach ersetzen. Die
Reparatur ist eine gute und viel praktizierte Lösung. Eine Reparatur ist aber
auch nicht immer möglich. Nun, dann muss ein Ersatzmotor gefunden werden, der
annähernd passt und dann passend gemacht werden muss.
--------------------------------------------------------------------------------
Das Problem mit der Spannungserhöhung (380V vs. 400V)
--------------------------------------------------------------------------------
Vorweg das Problem der Spannungserhöhung von 380 V (früher) auf 400 V heute.
Die alten E-Motoren waren für 380 Volt gebaut. Eigentlich kein Problem.
Eigentlich. Uneigentlich ist das Folgende zu berücksichtigen: Die
Spannungserhöhung um 20 Volt brings eine Leistungserhöhung mit sich. Im Laufe
der Jahre ist diese redundante Leistung in Maschine und Belastung einbezogen
worden.
Nimmt man jetzt einen „modernen“ Elektromotor mit 400 V und gleicher Leistung –
die ist in der Normierung festgelegt –, dann fehlt diese Leistung im Betrieb.
Im Extremfall würde also der neue Ersatzmotor überlastet und einfach
durchbrennen.
--------------------------------------------------------------------------------
Was tun? Die Lösung außerhalb der Norm
--------------------------------------------------------------------------------
Die Problemlösung liegt meistens darin, dass man einen Elektromotor etwas
außerhalb der Normierung wählt. Das heißt, man bestellt einen baugleichen
Elektromotor mit 400 Volt und verstärkter Leistung.
Hier in unserem Praxisbeispiel wäre es anstatt eines Motors mit 30 kW
Bemessungsleistung ein 37 kW-Elektromotor – wohlgemerkt in der gleichen
Baugröße! ( ... Bildmaterial ist für einen Baugröße 132, 5,5 ... 15 KW).
===================================================================

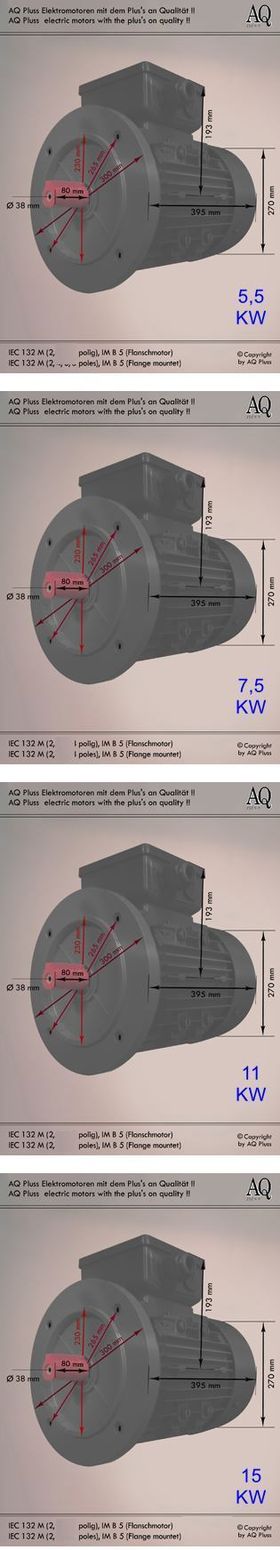

Im Bild, die 4 gleichen Baugrößen in B5 (oben ja in B3 Fußbauform),
hier also in Flanschbauform (großer Flanschring).
Die Gehäuse sind von aussen gleich, innen aber ist ein unterschiedliche
langes Blechpaket und jeweils eine stärkere Kupferwicklung.
Die Gewichte unterscheiden sich natürlich dadurch stark.
Teilweise können auch noch 18,5 KW in die baugröße 132 gepackt werden,
allerdings bitte auf die Drehzahl (2 polig) achten, die liegt bei
ca. 2800 U/min (was dem 2 polig entspricht).
Mit einem Frequenzumrichter lassen sich natürlich andere Drehzahlen,
über die Frerquenz, erreichen.
Verantwortlich für die Texteinstellung
Text oben, Formatierung CHATGBT 19.07.26
Text unten, Script Original Autor Karl Heinz Gendner 19.07.26
Elektromotor - alten möglichst ersetzen
Elektromotor alten möglichst ersetzen. Nicht immer kann man einen alten Elektromotor so einfach ersetzen. Die Reparatur ist eine gute und viel praktizierte Lösung. Eine Reparatur ist aber auch nicht immer möglich. Nun, dann muss ein Ersatzmotor gefunden werden, der annähernd passt und dann passend gemacht werden muss. Vorweg das Problem der Spannungserhöhung von 380 V (früher) auf 400 V heute. Die alten E-Motoren waren aber für 380 Volt gebaut, eigentlich kein Problem. Eigentlich, uneigentlich ist das Folgende zu berücksichtigen: Die Spannungserhöhung um 20 Volt bringt eine Leistungserhöhung mit sich. Im Laufe der Jahre ist diese redundante Leistung in Maschine und Belastung einbezogen worden. Nimmt man jetzt einen „modernen“ Elektromotor mit 400 V und gleicher Leistung - die ist in der Normierung festgelegt -, dann fehlt diese Leistung. Im Extremfall würde also der neue Ersatzmotor überlastet und einfach durchbrennen. Was tun??? Die Problemlösung ist meistens in der Form, dass man einen Elektromotor etwas außerhalb der Normierung nimmt. Das heißt, man bestellt einen baugleichen Elektromotor mit 400 Volt und verstärkter Leistung. Hier in unserem Praxisbeispiel wäre es anstatt einer 30 kW-(Bemessungsleistung) ein 37 kW-Elektromotor. Wohlgemerkt in der gleichen Größe. Und was dazu kommt: Heute gelten die gesetzlichen Vorgaben der IE3 Wirkungsgradklassifizierung. Das alles kostet Geld, das ist nicht so aus dem Handgelenk mit Marke Billig aus China zu machen. Deshalb jetzt die Möglichkeiten nutzen!
