Elektromotor-Bauformen: Warum B35, B34 & Co. die perfekte Lösung für Ihre Anwendung sind

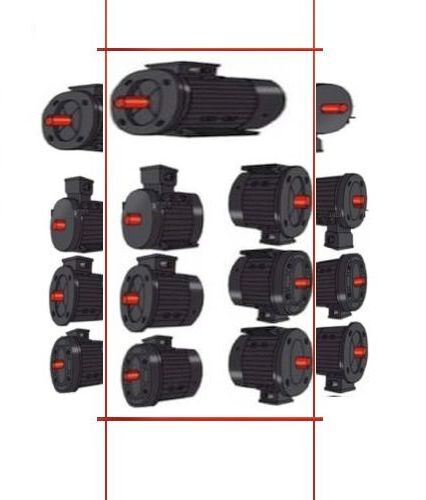

Die sieben Elektromotor-Bauformen im Überblick: Grundformen und ihre Abwandlungen
Elektromotoren gibt es nicht „einfach so“ – sondern in sieben standardisierten Bauformen, die sich aus drei Grundbauformen ableiten. Jede Bauform hat spezifische Vorteile für bestimmte Anwendungen.
Die drei Grundbauformen:
| Bauform | Beschreibung | Typische Anwendung |
|---|---|---|
| B3 | Fußbefestigung (Motor steht auf Füßen) | Allgemeiner Industrieeinsatz |
| B5 | Flanschbefestigung (Motor wird angeflanscht) | Pumpen, Ventilatoren, Maschinen |
| B14 | Flanschbefestigung (klein) (kompakt) | Kleine Pumpen, Geräte mit Hohlwelle |
Die vier abgeleiteten Kombinationsbauformen:
Aus diesen Grundformen entstehen Kombinationen, die mehr Flexibilität bieten:
| Bauform | Kombination | Vorteil | Typische Anwendung |
|---|---|---|---|
| B34 | B3 (Fuß) + B14 (großer Flansch) | Sicherer Stand + Anbau (z. B. Pumpe) | Kleine Pumpen, Luftkompressoren |
| B35 | B3 (Fuß) + B5 (großer Flansch) | Stabiler Stand + flexible Anbindung | Ventilatoren, Kastengeräte |
| B14 klein | B14 (klein) + Füße (B3) | Kompakte Einheit mit Flansch | Integrierte Pumpeneinheiten |
| B14 klein + Hohlwelle | Italienische Spezialität | Vollständig integrierte Pumpe | Kompakte Hydraulikaggregate |
Merksatz:
„Die Bauform entscheidet, wie der Motor befestigt wird – und damit, wo und wie er eingesetzt werden kann!“
Bauform B34: Der Allrounder für Pumpen und Kompaktaggregate
Aufbau & Vorteile:
- B3 (Fußbefestigung) → sicherer Stand.
- B14 (großer Flansch) → Anbau einer Pumpe oder eines Getriebes.
- Kompakt & stabil → ideal für kleine bis mittlere Leistungen.
Typische Anwendungen:
✔ Kleine Pumpen (Heizungsumwälzpumpen, Gartenpumpen).
✔ Luftkompressoren.
✔ Getriebemotoren (z. B. für Förderanlagen).
Maße & Gewichte (Beispiel: 1,5 kW Motor):
| Parameter | B34 | B3 | B14 |
|---|---|---|---|
| Achshöhe | 100 mm | 100 mm | 100 mm |
| Gewicht | 12 kg | 11 kg | 10 kg |
| Flansch-Ø | 165 mm | – | 165 mm |
Vorteile von B34:
✅ Stabiler Stand (Fußbefestigung).
✅ Einfacher Anbau (Flansch für Pumpe/Getriebe).
✅ Platzsparend (kein separates Fundament nötig).
✅ Kostengünstig (Standardbauform, einfache Ersatzteilbeschaffung).
Praxistipp:
„Eine B34-Pumpenkombination spart Platz und Gewicht – und ist einfach zu installieren!“
Bauform B35: Flexibilität für Ventilatoren, Kastengeräte & Co.
Aufbau & Vorteile:
- B3 (Fußbefestigung) → sicherer Stand.
- B5 (großer Flansch) → flexible Anbindung (z. B. Ventilatorrad, Riemenscheibe).
- Robust & anpassbar → ideal für raue Umgebungen.
Typische Anwendungen:
✔ Ventilatoren (Axial- und Radialventilatoren).
✔ Kastengeräte (z. B. Klimageräte, Lüftungsanlagen).
✔ Riemenantriebe (z. B. in der Lebensmittelindustrie).
Maße & Gewichte (Beispiel: 2,2 kW Motor):
| Parameter | B35 | B3 | B5 |
|---|---|---|---|
| Achshöhe | 112 mm | 112 mm | 112 mm |
| Gewicht | 18 kg | 17 kg | 16 kg |
| Flansch-Ø | 165 mm | – | 200 mm |
Vorteile von B35:
✅ Flexible Montage (Fuß oder Flansch).
✅ Hohe Stabilität (ideal für Vibrationen).
✅ Einfacher Anbau (z. B. Ventilatorrad, Riemenscheibe).
✅ Standardisierte Flansche (einfache Ersatzteilbeschaffung).
Praxistipp:
„Ein B35-Motor für einen Radialventilator ist einfach zu montieren und läuft ruhig – selbst bei hohen Drehzahlen!“
Bauform B14 klein: Kompakt, integriert, italienisch inspiriert
Aufbau & Vorteile:
- B14 (kleiner Flansch) → kompakte Bauweise.
- Füße (B3) → optional für stabilen Stand.
- Hohlwelle (italienische Spezialität) → vollständig integrierte Pumpeneinheit.
Typische Anwendungen:
✔ Kleine Pumpen (z. B. in Waschmaschinen, Kühlsystemen).
✔ Hydraulikaggregate (kompakte Einheiten).
✔ Spezialanwendungen (z. B. in der Medizintechnik).
Maße & Gewichte (Beispiel: 0,5 kW Motor mit Hohlwelle):
| Parameter | B14 klein + Hohlwelle | B14 klein | B3 |
|---|---|---|---|
| Achshöhe | 63 mm | 63 mm | 63 mm |
| Gewicht | 4 kg | 3,5 kg | 3 kg |
| Flansch-Ø | 75 mm | 75 mm | – |
Vorteile von B14 klein:
✅ Extrem kompakt (ideal für beengte Räume).
✅ Vollständig integriert (z. B. Pumpe + Motor in einem Gehäuse).
✅ Leicht & einfach zu montieren.
✅ Italienische Präzision (hohe Qualität).
Praxistipp:
„Ein B14 klein mit Hohlwelle ist die perfekte Lösung für kompakte Pumpensysteme – kein separates Fundament nötig!“
Bauform-Vergleich: Welche passt zu Ihrer Anwendung?
Übersichtstabelle: Bauformen im direkten Vergleich
| Bauform | Fuß | Flansch | Hohlwelle | Typische Anwendung | Vorteil |
|---|---|---|---|---|---|
| B3 | ✅ | ❌ | ❌ | Allgemeiner Industrieeinsatz | Einfach & stabil |
| B5 | ❌ | ✅ (groß) | ❌ | Ventilatoren, Pumpen | Flexible Anbindung |
| B14 | ❌ | ✅ (klein) | ❌ | Kleine Pumpen, Hydraulikaggregate | Kompakt & leicht |
| B34 | ✅ | ✅ (groß) | ❌ | Kleine Pumpen, Kompressoren | Stabiler Stand + einfacher Anbau |
| B35 | ✅ | ✅ (groß) | ❌ | Ventilatoren, Kastengeräte | Flexibel & robust |
| B14 klein | ✅ | ✅ (klein) | ❌ | Integrierte Pumpeneinheiten | Platzsparend |
| B14 klein + Hohlwelle | ✅ | ✅ (klein) | ✅ | Kompakte Hydraulikaggregate | Vollständig integriert |
Entscheidungshilfe:
✔ Brauchen Sie einen stabilen Stand? → B3 oder B34/B35.
✔ Brauchen Sie eine kompakte Einheit? → B14 klein oder B14 klein + Hohlwelle.
✔ Brauchen Sie Flexibilität? → B35 oder B5.
Fazit:
„Die richtige Bauform entscheidet über Stabilität, Kompaktheit und Montagefreundlichkeit – wählen Sie weise!“
Flanschmaße im Vergleich: Worauf Sie achten müssen
Wichtige Flanschmaße (nach IEC 72-1):
| Flanschgröße | Flansch-Ø (mm) | Bohrungs-Ø (mm) | Lochzahl (n) | Bauform |
|---|---|---|---|---|
| B5 (klein) | 115 | 95 | 4 | B5, B34 |
| B5 (mittel) | 165 | 130 | 4 | B5, B34 |
| B5 (groß) | 215 | 180 | 4 | B5, B35 |
| B14 (klein) | 75 | 60 | 4 | B14, B14 klein |
| B14 (mittel) | 100 | 80 | 4 | B14 |
| B14 (groß) | 165 | 130 | 4 | B14, B34 |
Wichtig:
„Falsche Flanschmaße führen zu Montageproblemen – messen Sie vor dem Kauf nach!“
Flansch-Code entschlüsseln:
- B5-Flansch (165 mm) → 4 Bohrungen, 130 mm Lochkreis.
- B14-Flansch (75 mm) → 4 Bohrungen, 60 mm Lochkreis.
Praxistipp:
„Immer Flansch-Ø und Lochabstand prüfen – sonst passt der Motor nicht auf Ihre Maschine!“
Fazit: Die perfekte Bauform für Ihre Anwendung finden
- B3 → Einfach & stabil (Allgemeiner Einsatz).
- B5 → Flexibel & anpassbar (Ventilatoren, Pumpen).
- B14 → Kompakt & leicht (Kleine Pumpen, Hydraulik).
- B34 → Stabiler Stand + einfacher Anbau (Pumpen, Kompressoren).
- B35 → Flexibel & robust (Ventilatoren, Kastengeräte).
- B14 klein → Platzsparend & integriert (Pumpeneinheiten).
- B14 klein + Hohlwelle → Vollständig integriert (Hydraulikaggregate).
Ihr Vorteil bei AQ Pluss Motoren:
✔ Beratung nach Maß (welche Bauform passt zu Ihnen?).
✔ Schnelle Lieferung (Standardbauformen auf Lager).
✔ Faire Preise & transparente Abrechnung.
Jetzt die perfekte Bauform für Ihren Motor wählen!
Sie suchen einen Motor mit der richtigen Bauform (B3, B5, B14, B34, B35)? Kontaktieren Sie uns – wir beraten Sie kostenlos und unverbindlich!
📞 Jetzt anrufen – wir finden die passende Lösung für Sie!
AQ Pluss der Spezialist für nicht ersetzbare Elektromotoren
Hier die fachliche KI - Vorlage als Script:
(1002) Elektromotor – in der Variation liegen Vorteile B35, B34
Elektromotor – in der Variation liegen Vorteile B35, B34, das sind die Kombinationsbauformen, die aus den drei Grundbauformen B3, B5, B14 groß und B14 klein abgeleitet werden. Die Fußbefestigung B3 für den sicheren Stand und einer der drei Flansche zusätzlich für Anbauten, zum Beispiel. Der B34 groß (B3-Fußbauart) und B14 groß (Flanschbauart) sind häufig bei kleinen Pumpen verwendet. Desgleichen der B14 klein, mit den Füßen dazu (B34 klein) können die Pumpen integriert werden als eine komplette Einheit. Eine italienische Spezialität sind die E-Motoren mit Fuß, B14 klein, Flansch und Hohlwelle im E-Motor. Da wird die Pumpeneinheit ganz kompakt. Eine andere Anwendung sind B34 groß oder B35, je nach Platz, der zur Verfügung steht. Kastengeräte mit Motor und Ventilator sind zusammen eine Einheit. Diese Kombibauform ist ideal in der Anwendung. Hier die Darstellung der sieben-Bauformen zu erkennen, der Möglichkeiten, die sich für Sie bieten. Mitsamt der Vergleichsliste, worin Sie die Flansche maßlich unterscheiden.
