Generatorwicklungen Stator Rotor Erreger - was tun bei defekten
Generatorwicklungen: Stator, Rotor & Erreger –
----------was tun bei Defekten?**
Die drei Wicklungen im Generator – und ihre Aufgaben
Generatoren – ob in Notstromaggregaten, Windkraftanlagen oder
----------industriellen Anwendungen – bestehen aus drei zentralen
----------Wicklungen, die zusammenarbeiten:
1. Hauptwicklung (Stator/Ständer)
- Aufgabe: Erzeugt den Hauptstrom (Wechselstrom).
- Position: Feststehender Teil („Stator“).
- Typisch: Dreiphasige Wicklung (Drehstrom).
- Defektzeichen:
- Keine Spannung am Ausgang.
- Überhitzung des Gehäuses.
- Ungewöhnliche Geräusche (Brummen).
2. Arbeitswicklung (Rotor/Anker)
- Aufgabe: Wird mit Gleichstrom (DC) erregt, um das
----------Magnetfeld zu erzeugen. - Position: Drehender Teil („Rotor“).
- Stromversorgung:
- Über Schleifringe (ältere Modelle).
- Über Kollektor + Diodenbrücke (moderne Generatoren).
- Defektzeichen:
- Unstabiles Magnetfeld → Spannungsschwankungen.
- Funkenbildung am Kollektor.
- Rotor blockiert oder läuft unrund.
3. Erregerwicklung (Rotor)
- Aufgabe: Versorgt die Arbeitswicklung mit Gleichstrom.
- Funktion:
- AC-Strom wird über Diodenbrücke gleichgerichtet.
- Erzeugt das Erregerfeld für den Rotor.
- Defektzeichen:
- Keine Erregerspannung messbar.
- Dioden defekt → kein Gleichstrom.
- Generator „fällt zusammen“ (keine Leistung).
Typische Schäden: Warum Generatoren ausfallen
Generatorwicklungen sind hochbelastete Bauteile. Häufige Ursachen
----------für Defekte:
| Schadensursache | Betroffene Wicklung | Folgen |
|---|---|---|
| Überlastung | Stator, Rotor | Überhitzung, Isolationsschäden |
| Kurzschluss | Alle Wicklungen | Durchbrennen, Totalausfall |
| Feuchtigkeit/Korrosion | Erregerwicklung | Dioden defekt, Wicklungskorrosion |
| Mechanischer Verschleiß | Rotor (Schleifringe) | Funken, ungleichmäßiger Lauf |
| Alterung | Alle Wicklungen | Isolationsverschlechterung |
Reparatur vs. Neukauf: Was lohnt sich?
Wann ist eine Reparatur sinnvoll?
✅ Nur eine Wicklung defekt (z. B. nur Stator).
✅ Generator ist hochwertig (z. B. Synchrongenerator).
✅ Kostenersparnis (Reparatur oft 30–50% günstiger als Neukauf).
Wann besser neu kaufen?
❌ Mehrere Wicklungen defekt (z. B. Stator + Rotor).
❌ Vollständige Korrosion (z. B. nach Wasserschaden).
❌ Veraltete Technik (z. B. Schleifringe statt Diodenbrücke).

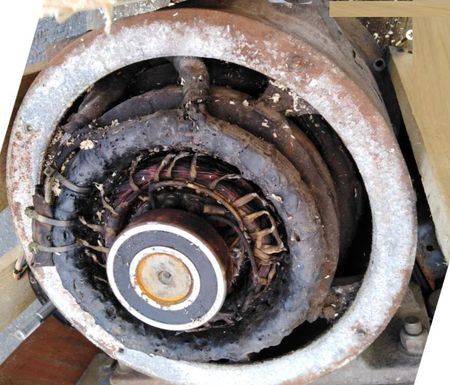

Praxisbeispiel: Reparatur eines Dieselgenerator-Wicklers
Ausgangssituation:
- Dieselgenerator (50 kVA) in einem Sägewerk fällt aus.
- Symptom: Keine Spannung, Brummen im Stator.
- Diagnose: Hauptwicklung (Stator) durchgebrannt.
Unsere Lösung:
- Statorwicklung neu gewickelt (Kupferlackdraht, Klasse H-Isolation).
- Diodenbrücke geprüft (intakt).
- Rotor überholt (Lager + Kollektor gereinigt).
Ergebnis:
- Generator läuft wieder wie neu.
- Kosten: 1.200 € (vs. 3.500 € Neupreis).
- Downtime: 3 Tage (vs. Wochen bei Neubestellung).
Wickeltechnik: Was bedeutet „verschlungen“?
Generatorwicklungen können zwei Bauarten haben:
1. Getrennte Wicklungen
- Vorteile:
- Nur die defekte Wicklung muss erneuert werden.
- Geringere Reparaturkosten.
- Nachteile:
- Komplexere Verdrahtung.
2. Verschlungene (ineinander gewickelte) Wicklungen
- Vorteile:
- Kompaktere Bauweise.
- Bessere magnetische Kopplung.
- Nachteile:
- Beide Wicklungen müssen erneuert werden.
- Höhere Reparaturkosten.
Fazit: Generatorwicklungen reparieren lohnt sich!
Defekte Generatorwicklungen sind kein Grund für einen Neukauf!
----------Oft reicht die Reparatur einer Wicklung (Stator, Rotor oder
----------Erreger), um den Generator wieder voll einsatzfähig zu
----------machen.
Ihr Vorteil bei AQ Pluss Motoren:
✔ Schnelle Diagnose (welche Wicklung ist defekt?).
✔ Präzise Reparatur (nur was nötig ist).
✔ Kostensparend (bis zu 70% günstiger als Neukauf).
Jetzt handeln: Generatorwicklungen prüfen lassen!
Ihr Generator brummt, wird heiß oder liefert keine Spannung?
----------Kontaktieren Sie uns – wir analysieren den Schaden und
----------bieten Ihnen die wirtschaftlichste Lösung!
📞 Jetzt anrufen – wir retten Ihren Generator!
(1020) Elektromotor – Generatorwicklungen
Elektromotor – Generatorwicklungen, das können bis zu drei verschiedene sein. Einmal die Hauptwicklung im Ständer oder auch Stator bzw. Feld bezeichnet. Die zweite wäre die Wicklung auf dem Anker, die bestromte Wicklung und diese bekommt den Strom bzw. die Spannung aus der Erregerwicklung. Letztere speist meist über eine Diodenbrücke einen AC-Strom gleichgerichtet als DC-Versorgung. Das Ganze kann noh über einen Kollektor abgenommen werden. Früher benutzte man noch zusätzliche Schleifringe, heute nicht mehr. Angetrieben werden diese Generatoren, hier aus unserem Praxisbeispiel, von Dieselmotoren. Synchrongeneratoren sind diese hier, Asynchronrotoren (???) werden eher in der Windkrafttechnologie eingesetzt. Ist Ihnen so ein Generator durchgebrannt, ist meist nur eine der drei Wicklungen defekt. Hauptwicklung Stator, Arbeitswicklung Rotor oder Erregerwicklung Rotor. Je nach Wickeltechnik ist nur eine Wicklung betroffen, und evtl. separat gewickelt. Sind die Wicklungen allerdings in sich gewickelt (verschlungen), dann müssen beide Wicklungen erneuert werden.
