Elektromotor – durchgebrannte Wicklung

Wenn die Wicklung durchbrennt

Elektromotor – durchgebrannte Wicklung.
Eine Wicklung, zwei Wicklungen oder gleich alle drei?
Das hängt immer von der eigentlichen Ursache des Schadens
ab. Genau deshalb lässt sich ein Wicklungsschaden oft erst
nach genauer Prüfung des Elektromotors richtig beurteilen.

Für viele Betreiber ist zunächst nur eines sichtbar:
Der Elektromotor läuft nicht mehr, riecht verbrannt oder hat
bereits Rauch entwickelt. Häufig fällt zusätzlich sofort der
Leitungsschutz oder der Motorschutzschalter aus.

Doch wie stark die Wicklung tatsächlich beschädigt wurde,
zeigt sich meist erst nach dem Öffnen des Elektromotors.

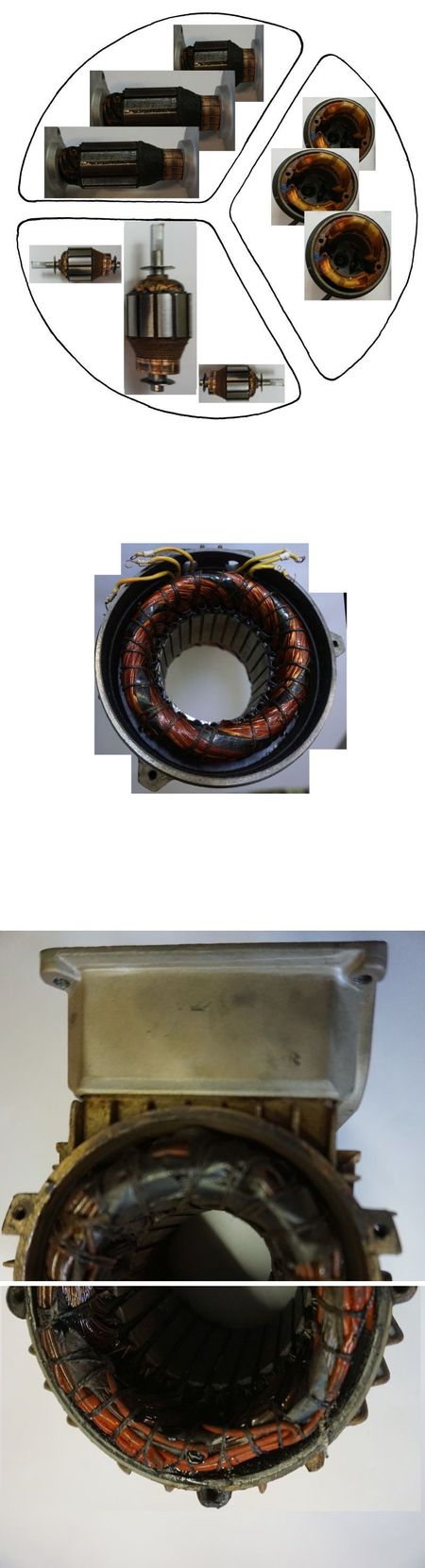

Typische Schadensbilder bei Wicklungsschäden

Ganz grob lassen sich verschiedene Schadensbilder unter-
scheiden.

Bei einem klassischen Zweiphasenlauf wird häufig nur eine
Wicklung besonders stark beschädigt. Ursache dafür ist meist
der Ausfall einer Phase. Der Elektromotor versucht dann,
unter unzulässigen Bedingungen weiterzulaufen.

P=3⋅U⋅I⋅cosφP=\sqrt{3}\cdot U\cdot I\cdot cos\varphiP=3​⋅U⋅I⋅cosφ

Durch die ungleichmäßige Stromverteilung steigt die thermi-
sche Belastung einzelner Wicklungsbereiche extrem an.

Teilweise werden dabei auch zwei Wicklungen beschädigt,
abhängig davon, wie lange der Elektromotor im Zweiphasen-
betrieb weitergelaufen ist.

Drei Wicklungen verbrannt

Sind dagegen alle drei Wicklungen stark verbrannt, deutet
das häufig auf eine massive Überlastung oder einen blockier-
ten Rotor hin.

Kann sich der Rotor nicht mehr frei drehen, steigt die
Stromaufnahme des Elektromotors sehr schnell an.

IAnlauf≫INennI_{Anlauf} \gg I_{Nenn}IAnlauf​≫INenn​

Die entstehende Wärme zerstört dann innerhalb kurzer Zeit
die Wicklungsisolation. Besonders kritisch wird es, wenn
Motorschutz oder Überwachungseinrichtungen nicht richtig
arbeiten oder zu spät abschalten.

In solchen Fällen sind meist alle drei Wicklungen stark
thermisch beschädigt.

Nicht jeder Wicklungsschaden ist sichtbar verbrannt

Allerdings existieren noch zahlreiche weitere Schadens-
ursachen. Nicht jeder Defekt führt automatisch zu einer
sichtbar verbrannten Wicklung.

Ein typisches Beispiel ist der Windungsschluss. Dabei kommt
es innerhalb einer Wicklung zu einem Kurzschluss zwischen
einzelnen Windungen.

Ebenfalls häufig sind Durchschläge gegen Masse. Dabei wird
die Isolation zwischen Wicklung und Motorgehäuse beschädigt.

Solche Fehler verursachen oft zunächst keine sichtbaren
Brandspuren. Trotzdem ist der Elektromotor elektrisch nicht
mehr betriebssicher.

Ursachen für Wicklungsschäden

Die eigentliche Ursache liegt oft außerhalb des Elektro-
motors selbst.

Typische Auslöser sind:

• Überlastung
• blockierte Maschinen
• defekte Lager
• schlechte Kühlung
• Spannungsschwankungen
• Zweiphasenlauf
• falsche Absicherung
• verschmutzte Lüftungssysteme
• Feuchtigkeit in der Wicklung
• häufige Schweranläufe

Gerade bei älteren Anlagen wirken oft mehrere Belastungen
gleichzeitig zusammen.

Reparieren oder ersetzen?

Sobald die Wicklung beschädigt ist, stellt sich die entschei-
dende Frage:
Reparieren oder ersetzen?

Bei Standardmotoren ist ein Austausch oft schnell möglich.
Anders sieht es jedoch bei Sondermotoren oder älteren
Industrieanlagen aus.

Viele Elektromotoren sind heute nicht mehr kurzfristig
lieferbar oder besitzen spezielle mechanische Anpassungen,
die einen einfachen Austausch unmöglich machen.

Neu wickeln statt verschrotten

Genau hier liegt die Stärke professioneller Reparatur-
betriebe. Durch fachgerechtes Neu wickeln lassen sich viele
durchgebrannte Elektromotoren wirtschaftlich instand setzen.

Dabei wird die beschädigte Wicklung vollständig entfernt und
nach technischen Vorgaben neu aufgebaut. Zusätzlich werden
Lager, Isolation und weitere Komponenten überprüft.

Gerade nicht ersetzbare Elektromotoren können auf diese
Weise häufig viele weitere Jahre zuverlässig betrieben
werden.

Nicht ersetzbare Elektromotoren reparieren

Wir sind spezialisiert auf die Reparatur nicht ersetzbarer
Elektromotoren. Besonders bei Sonderantrieben oder älteren
Maschinen prüfen wir, welche Instandsetzung technisch und
wirtschaftlich sinnvoll möglich ist.

Ein durchgebrannter Elektromotor bedeutet deshalb nicht
automatisch Totalschaden.

Nutzen Sie professionelle Reparaturmöglichkeiten für Ihren
durchgebrannten Elektromotor.

Denn:
AQ Pluss nutzen - bringt Nutzen.

Script Autor Karl Heinz Gendner

Formatierung CHATGBT 12.05.2026

Elektromotor – durchgebrannte Wicklung

Elektromotor – durchgebrannte Wicklung , eine, zwei oder drei ?? Es kommt auf die Ursache an. Ganz grob eine Wicklung, Zweiphasenlauf, zwei Wicklungen, Zweiphasenlauf, drei Wicklungen, Dreiphasenlauf, allerdings meist überlastet, evtl. blockierter Rotor. Die drei sind nur das Grobe, es kommen noch eine ganze Menge anderer Ursachen infrage. Nicht zuletzt ein Windungsschluss oder mehrere oder ein Windungsdurchschlag gegen Masse, dann ist allerdings nichts verbrannt, wie hier in der Überschrift „Elektromotor – durchgebrannte Wicklung “ beschrieben. Hier sind wir an dem Punkt, dass entweder AQ Pluss Motoren Ihren durchgebrannten E-Motor neu wickelt oder ein schneller Ersatzmotor die Leistung übernimmt. Jetzt einfach die Möglichkeit nicht ersetzbar nutzen!

Nutzen - bringt Nutzen!! AQ Pluss Motoren nutzen!!!

Interner Vermerk Überschrift  (1061) Elektromotor – durchgebrannte Wicklung
